| Επωνυμία Μάρκας: | HANGTUO |
| Αριθμός μοντέλου: | VE5 |
| Ελάχιστη Ποσότητα Παραγγελίας: | 1 PC |
| Τιμή: | 145~226 USD/PC |
| Χρόνος Παράδοσης: | 15~30 ΗΜΕΡΕΣ |

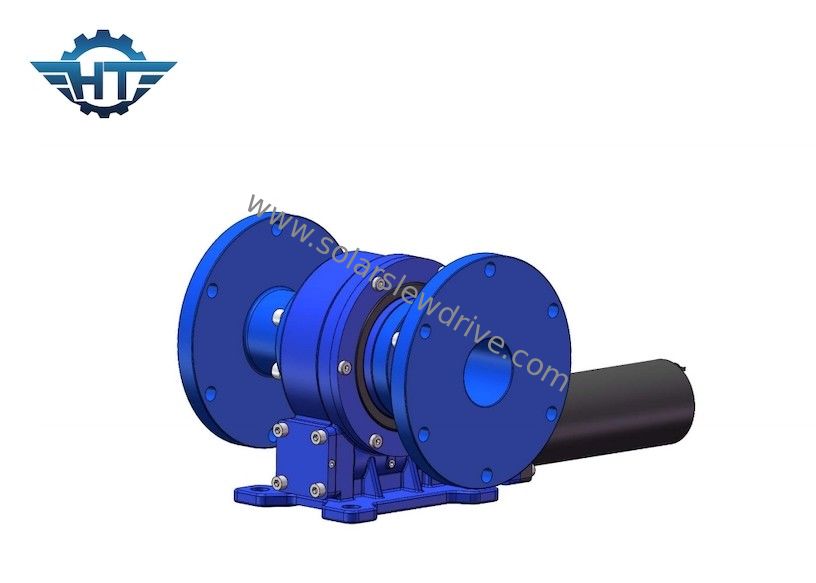

Μειωτήρας Στροφών με Αυτοασφαλιζόμενο Κοχλία για Σύστημα Ηλιακής Παρακολούθησης
Αυτοασφαλιζόμενος Μειωτήρας Στροφών με Κοχλία Περιγραφή
Ο κλειστός, αυτοασφαλιζόμενος μειωτήρας στροφών με κοχλία είναι μια συμπαγής, ολοκληρωμένη μονάδα μείωσης, ειδικά σχεδιασμένη για τον έλεγχο περιστροφικής κίνησης σε συστήματα ηλιακής παρακολούθησης. Συνδυάζει ένα σκληρυμένο σετ κοχλία-γραναζιού, ένα ρουλεμάν ακριβείας και ένα στιβαρό, κλειστό περίβλημα—με την επιλογή ενσωμάτωσης κινητήρα κίνησης—για να σχηματίσει μια αξιόπιστη μονάδα μετάδοσης.
Σε αντίθεση με τους παραδοσιακούς μειωτήρες γραναζιών, το ενσωματωμένο ρουλεμάν στροφών μπορεί ταυτόχρονα να αντέξει αξονικές δυνάμεις, ακτινικές δυνάμεις και ροπές κλίσης. Αυτό επιτρέπει στη συμπαγή μονάδα να αντικαταστήσει πολύπλοκα συστήματα που διαφορετικά θα απαιτούσαν πολλαπλά ανεξάρτητα ρουλεμάν και εξαρτήματα μετάδοσης. Κατά τη λειτουργία, ο κοχλίας κινεί το γρανάζι στροφών, επιτρέποντας ομαλή, ελεγχόμενη και ακριβή περιστροφή. Η γεωμετρία του σετ κοχλία-γραναζιού παρέχει επίσης μια αυτοασφαλιζόμενη λειτουργία, η οποία αποτρέπει την αντίστροφη περιστροφή της εξόδου χωρίς να βασίζεται αποκλειστικά σε φρένο κινητήρα.
Σχεδιασμένος για συστήματα ηλιακής παρακολούθησης μονής και διπλής άξονα, αυτός ο μειωτήρας διασφαλίζει ότι τα φωτοβολταϊκά πάνελ διατηρούν την προβλεπόμενη θέση τους—ακόμα και όταν υπόκεινται σε φορτία ανέμου, βαρύτητας ή δυναμικά φορτία—ενώ επιτρέπει συνεχή προσαρμογή ανάλογα με τις μεταβαλλόμενες συνθήκες ηλιακού φωτός. Ο σφραγισμένος σχεδιασμός του προστατεύει τα εσωτερικά εξαρτήματα από σκόνη, υγρασία και σκληρά εξωτερικά περιβάλλοντα, επεκτείνοντας έτσι τη διάρκεια ζωής και ελαχιστοποιώντας τις απαιτήσεις συντήρησης.
Διαθέσιμη σε μεγέθη από 3 ίντσες έως 25 ίντσες, αυτή η σειρά προϊόντων είναι κατάλληλη για οικιακά, εμπορικά, γεωργικά και μεγάλης κλίμακας φωτοβολταϊκά έργα. Ανάλογα με τις συγκεκριμένες απαιτήσεις ελέγχου παρακολούθησης, η μονάδα μπορεί να διαμορφωθεί με διάφορες επιλογές κίνησης, συμπεριλαμβανομένων υδραυλικών κινητήρων, βηματικών κινητήρων, σερβοκινητήρων ή τυπικών ηλεκτρικών κινητήρων. Αυτή η εξαιρετικά ευέλικτη πλατφόρμα μειωτήρα στροφών χρησιμοποιείται επίσης ευρέως σε θαλάσσιο εξοπλισμό, μηχανήματα κατασκευών, ελαφρά βιομηχανικά μηχανήματα, μεταλλουργικό εξοπλισμό, ιατρικές συσκευές και άλλους βιομηχανικούς τομείς.
Παράμετροι Απόδοσης Κάθετου Μειωτήρα Στροφών
| Μοντέλο | Αναλογία | Ονομαστική Ροπή Εξόδου | Ροπή Κλίσης | Αξονικό Φορτίο | Ακτινικό Φορτίο | Ροπή Συγκράτησης | Απόδοση | Ακρίβεια | Αυτοασφάλιση | Βάρος |
| N.m | N.m | kN | kN | N.m | μοίρες | Ναι | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 kg |
Βασικά Χαρακτηριστικά
Αυτοασφαλιζόμενη Έξοδος για Λειτουργική Ασφάλεια
Εξοπλισμένη με μηχανισμό κοχλία-γραναζιού αυτοασφάλισης, η μονάδα αποτρέπει αποτελεσματικά την αντίστροφη κίνηση του φορτίου από το κιβώτιο ταχυτήτων. Αυτό το χαρακτηριστικό διασφαλίζει σταθερότητα θέσης κατά τη διάρκεια διακοπών ρεύματος, έκτακτων διακοπών λειτουργίας ή συμβάντων ισχυρών ανέμων, μειώνοντας την εξάρτηση από εξωτερικά συστήματα πέδησης.
Υψηλή Ροπή Κλίσης και Ικανότητα Φόρτισης
Το ενσωματωμένο ρουλεμάν στροφών μπορεί ταυτόχρονα να αντέξει αξονικές δυνάμεις, ακτινικές δυνάμεις και ροπές κλίσης. Αυτό καθιστά τον μειωτήρα ιδανικό για προεξέχοντα ηλιακά πάνελ, συστήματα παρακολούθησης φωτοβολταϊκών (PV) σε μεγάλες σειρές και εγκαταστάσεις που υπόκεινται σε άνισα ή μεταβαλλόμενα φορτία ανέμου.
Ακριβής Ηλιακή Τοποθέτηση
Με ακρίβεια τοποθέτησης ≤0.1°, ο μειωτήρας εξασφαλίζει σταθερή και επαναλαμβανόμενη κίνηση παρακολούθησης. Οι δυνατότητες λεπτής ρύθμισης βοηθούν στη διατήρηση της βέλτιστης γωνίας ευθυγράμμισης για τα ηλιακά πάνελ, ενισχύοντας έτσι τη συνολική αξιοπιστία του συστήματος παρακολούθησης.
Ολοκληρωμένος, Συμπαγής Σχεδιασμός
Το ρουλεμάν στροφών και το κιβώτιο ταχυτήτων κοχλία συνδυάζονται σε μία ενιαία, συμπαγή μονάδα. Η μείωση του αριθμού των εξαρτημάτων απλοποιεί τη διαδικασία εγκατάστασης και εξοικονομεί πολύτιμο χώρο στη δομή του συστήματος παρακολούθησης.
Συμβατότητα με Διάφορους Τύπους Κινητήρων
Η πλευρά εισόδου είναι συμβατή με υδραυλικούς κινητήρες, βηματικούς κινητήρες, σερβοκινητήρες ή τυπικούς ηλεκτρικούς κινητήρες. Αυτή η ευελιξία επιτρέπει σε μια ενιαία βασική πλατφόρμα μειωτήρα να υποστηρίζει διαφορετικά συστήματα ελέγχου και διαμορφώσεις έργων.
Πλήρως Κλειστή Δομή με Χαμηλές Απαιτήσεις Συντήρησης
Το σφραγισμένο περίβλημα αποτρέπει την είσοδο εξωτερικών ρύπων και διασφαλίζει ότι το λιπαντικό παραμένει εντός. Το εξωτερικό διαθέτει ανθεκτική, ανθεκτική στις καιρικές συνθήκες επίστρωση—τυποποιημένη σε RAL 9006, με άλλους χρωματισμούς RAL διαθέσιμους κατόπιν αιτήματος.
Ευρύ Φάσμα Προδιαγραφών
Διαθέσιμη σε μεγέθη από 3 ίντσες έως 25 ίντσες, η σειρά καλύπτει ένα ευρύ φάσμα απαιτήσεων ροπής, φορτίου και τοποθέτησης. Αυτές οι μονάδες είναι κατάλληλες για τα πάντα, από μικρής κλίμακας κατανεμημένα συστήματα ηλιακής παρακολούθησης έως μεγάλης κλίμακας έργα PV βαθμού κοινής ωφέλειας.
Γιατί να Επιλέξετε Αυτόν τον Μειωτήρα Στροφών με Κοχλία και Αυτοασφάλιση;
Παρέχει σταθερή απόδοση συγκράτησης υπό φορτία ανέμου και αντίστροφα
Συνδυάζει δυνατότητες φόρτισης αξονικών, ακτινικών και ροπών κλίσης
Κατάλληλο για μακροχρόνια εξωτερική χρήση
Προσφέρει ακριβή τοποθέτηση με υψηλή επαναληψιμότητα
Συμβατό με μεγάλη γκάμα κινητήρων
Έρχεται στάνταρ με φινίρισμα RAL 9006· διατίθενται επίσης προσαρμοσμένα χρώματα
Διαθέσιμο σε διάφορες προδιαγραφές για να ταιριάζει σε διαφορετικές κατηγορίες συστημάτων παρακολούθησης
Εύκολο στην εγκατάσταση και συντήρηση
Οδηγός Επιλογής
Κατά την επιλογή ενός μοντέλου, παρακαλούμε λάβετε υπόψη τους ακόλουθους παράγοντες:
Απαιτούμενη ροπή εξόδου και ροπή συγκράτησης
Μέγιστα αξονικά και ακτινικά φορτία
Μέγιστη ροπή κλίσης που προκύπτει από φορτία ανέμου και τη γεωμετρία των φωτοβολταϊκών (PV) πάνελ
Απαιτούμενη ταχύτητα παρακολούθησης και ακρίβεια τοποθέτησης
Τύπος κινητήρα, τάση και μέθοδος ελέγχου
Θερμοκρασία λειτουργίας και συνθήκες περιβαλλοντικής έκθεσης
Προσανατολισμός τοποθέτησης και κύκλος λειτουργίας (κύκλος φορτίου)
Αναμενόμενη διάρκεια ζωής και διαστήματα συντήρησης
Συνιστούμε να παρέχετε το πραγματικό φάσμα φορτίου και τις συνθήκες λειτουργίας παρακολούθησης, ώστε να μπορεί να προσδιοριστεί το βέλτιστο μοντέλο με βάση τις συγκεκριμένες απαιτήσεις σας.
Συχνές Ερωτήσεις
Τι είναι ένας μειωτήρας στροφών με κοχλία και αυτοασφάλιση;
Ένας μειωτήρας στροφών με κοχλία και αυτοασφάλιση είναι μια μονάδα μείωσης περιστροφής που χρησιμοποιεί έναν μηχανισμό κοχλία-γραναζιού. Αποτρέπει αποτελεσματικά την αντίστροφη περιστροφή της πλευράς εξόδου μόλις σταματήσει ο κινητήρας. Χρησιμοποιείται συνήθως σε εφαρμογές όπου ένα φορτίο πρέπει να παραμένει συγκρατημένο σε μια συγκεκριμένη θέση μετά τη διακοπή λειτουργίας του κινητήρα.
Είναι αυτός ο μειωτήρας στροφών κατάλληλος για συστήματα ηλιακής παρακολούθησης;
Ναι. Είναι εξαιρετικά κατάλληλος για συστήματα ηλιακής παρακολούθησης μονής και διπλής άξονα, καθώς ενσωματώνει λειτουργίες περιστροφής, υποστήριξης φορτίου και συγκράτησης θέσης σε μία συμπαγή μονάδα.
Μπορούν να χρησιμοποιηθούν διαφορετικοί τύποι κινητήρων;
Ναι. Ανάλογα με το σύστημα ελέγχου και τις απαιτήσεις εγκατάστασης, ο μειωτήρας μπορεί να συνδυαστεί με υδραυλικούς κινητήρες, βηματικούς κινητήρες, σερβοκινητήρες ή τυπικούς ηλεκτρικούς κινητήρες.
Τι είναι η ροπή κλίσης;
Η ροπή κλίσης αναφέρεται στο φορτίο ανατροπής που μπορεί να αντέξει ένας μειωτήρας στροφών. Στο πλαίσιο των συστημάτων ηλιακής παρακολούθησης, επηρεάζεται από παράγοντες όπως η πίεση του ανέμου, οι διαστάσεις των πάνελ PV, το μήκος των βραχιόνων στήριξης και η θέση του κέντρου βάρους.
Μπορεί να προσαρμοστεί το χρώμα του περιβλήματος;
Ναι. Το τυπικό χρώμα είναι RAL 9006· άλλα τυπικά χρώματα RAL είναι επίσης διαθέσιμα για συγκεκριμένα έργα.
Πώς επιλέγετε το σωστό μοντέλο;
Η επιλογή πρέπει να βασίζεται στη ροπή εξόδου, τη ροπή συγκράτησης, τα αξονικά και ακτινικά φορτία, τη ροπή κλίσης, την ταχύτητα περιστροφής, τον κύκλο λειτουργίας και τις περιβαλλοντικές συνθήκες. Τα δεδομένα εφαρμογής πρέπει να αξιολογούνται προσεκτικά πριν από την οριστικοποίηση του μοντέλου.
Επικοινωνήστε μαζί μας.
Παρακαλούμε να μας παρέχετε τις διαστάσεις του ηλιακού σας ιχνηλάτη, τα λειτουργικά φορτία, την ταχύτητα παρακολούθησης και τις απαιτήσεις κινητήρα. Η ομάδα μηχανικών μας θα σας βοηθήσει στην επιλογή ή προσαρμογή ενός μειωτήρα στροφών με κοχλία και αυτοασφάλιση για το έργο σας.
