| Επωνυμία Μάρκας: | HangTuo |
| Αριθμός μοντέλου: | VE10 |
| Ελάχιστη Ποσότητα Παραγγελίας: | 1 τεμάχιο |
| Price: | USD 280~504 / pc |
| Χρόνος Παράδοσης: | 15 έως 45 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union |

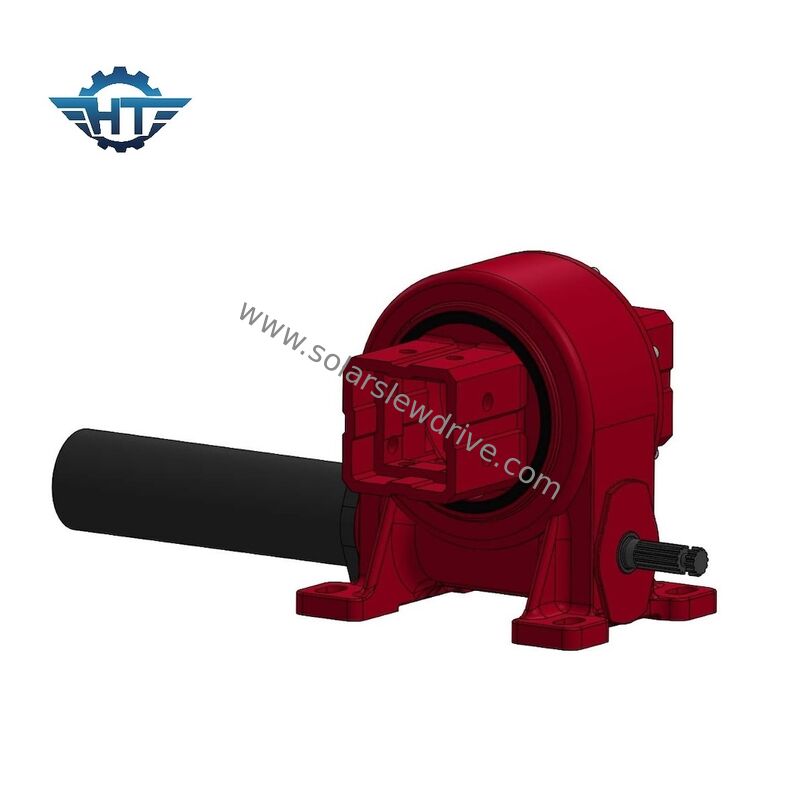

Μηχανισμός Περιστροφής Βαρέως Τύπου IP66 για Μονοαξονικά Συστήματα Ηλιακής Παρακολούθησης
Περιγραφή Προϊόντος
Ο Μηχανισμός Περιστροφής Βαρέως Τύπου Σειράς VE της HANGTUO έχει σχεδιαστεί ειδικά για μονοαξονικά συστήματα ηλιακής παρακολούθησης σε φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας. Διαθέτοντας προστασία περιβάλλοντος IP66 και σχεδιασμό κοχλία με αυτοασφάλιση, αυτός ο κλειστός μηχανισμός περιστροφής προσφέρει αξιόπιστη, ακριβή απόδοση τοποθέτησης καθ' όλη τη διάρκεια ζωής των σύγχρονων ηλιακών έργων άνω των 25 ετών.
Βασικά Χαρακτηριστικά
Περίβλημα με Βαθμολογία IP66: Πλήρης προστασία από την είσοδο σκόνης και ισχυρούς πίδακες νερού για λειτουργία σε όλες τις καιρικές συνθήκες
Σχεδιασμός Αυτοασφάλισης: Εξαλείφει την ανάγκη για εξωτερικά φρένα· διατηρεί τη θέση κατά τη διάρκεια διακοπών ρεύματος
Υψηλή Ακρίβεια Τοποθέτησης: Ακρίβεια ≤0.1° για βέλτιστη συλλογή ηλιακής ενέργειας
Ενσωματωμένα Σκληρά Στοπ: Περιστροφή ±60° με μηχανικά όρια για προστασία από αστοχία λογισμικού
Προρυθμισμένο Διάκενο Γρανάζων: Βαθμονομημένο στο εργοστάσιο για άμεση εγκατάσταση χωρίς ρύθμιση στο πεδίο
Ευέλικτη Τοποθέτηση Κινητήρα: Επιλογές σύνδεσης κινητήρα αριστερά ή δεξιά
Ομαλή Λειτουργία: Η εύκολη εκκίνηση και διακοπή μειώνει τη μηχανική καταπόνηση
Τεχνικές Προδιαγραφές
Μοντέλο VE10 (Παρουσιάζεται)
|
Παράμετρος |
Προδιαγραφή |
|---|---|
|
Αναλογία Γρανάζων |
100:1 |
|
Ονομαστική Ροπή Εξόδου |
16.000 N·m |
|
Ροπή Κλίσης |
12 kN·m |
|
Ροπή Συγκράτησης |
70 kN·m |
|
Στατικό Αξονικό Φορτίο |
110 kN |
|
Στατικό Ακτινικό Φορτίο |
220 kN |
|
Δυναμικό Αξονικό Φορτίο |
54 kN |
|
Δυναμικό Ακτινικό Φορτίο |
110 kN |
|
Απόδοση |
40% |
|
Ακρίβεια |
≤0.15° |
|
Αυτοασφάλιση |
Ναι |
Άλλα Μοντέλα της Σειράς VE
|
Μοντέλο |
Αναλογία |
Ροπή Εξόδου |
Ροπή Κλίσης |
Αξονικό Φορτίο |
Ακτινικό Φορτίο |
Ροπή Συγκράτησης |
Βάρος |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1.500 N·m |
3,6 kN |
15 kN |
7.000 N·m |
13 kg |
|
5" |
37:1 |
637,5 N·m |
5.000 N·m |
16 kN |
27 kN |
9.200 N·m |
18 kg |
|
7" |
57:1 |
1.750 N·m |
7.000 N·m |
34 kN |
58 kN |
13.200 N·m |
28 kg |
|
8" |
51:1 |
2.250 N·m |
11.200 N·m |
50 kN |
80 kN |
20.400 N·m |
35 kg |
|
9" |
61:1 |
4.300 N·m |
16.000 N·m |
60 kN |
130 kN |
27.200 N·m |
51 kg |
|
12" |
78:1 |
5.600 N·m |
25.000 N·m |
77 kN |
190 kN |
40.560 N·m |
61 kg |
|
14" |
85:1 |
6.750 N·m |
48.000 N·m |
110 kN |
230 kN |
44.200 N·m |
78 kg |
|
17" |
102:1 |
9.460 N·m |
67.000 N·m |
142 kN |
390 kN |
53.040 N·m |
105 kg |
|
21" |
125:1 |
16.000 N·m |
89.000 N·m |
337 kN |
640 kN |
65.000 N·m |
185 kg |
|
25" |
150:1 |
21.450 N·m |
112.000 N·m |
476 kN |
950 kN |
89.000 N·m |
244 kg |
Κατασκευή & Υλικά
Περίβλημα: Χυτοσίδηρος υψηλής αντοχής με αντισκωριακή επίστρωση
Γρανάζια: Ακριβείας από κράμα χάλυβα 42CrMo
Ρουλεμάν Περιστροφής: Σφυρηλατημένος χάλυβας 50Mn με σκληρυμένες διαδρομές
Στεγανοποίηση: Στεγανοποιήσεις πολλαπλών χειλιών με βαθμολογία IP66 για πλήρη προστασία του περιβάλλοντος
Λίπανση: Εργοστασιακά γεμάτο με συνθετική γράσο υψηλής απόδοσης
Εφαρμογές
Μονοαξονικά συστήματα ηλιακής παρακολούθησης
Φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας
Εμπορικά και βιομηχανικά ηλιακά έργα
Συστοιχίες ηλιακής παρακολούθησης γεωργικών εφαρμογών
Εγκαταστάσεις σε απομακρυσμένα και σκληρά περιβάλλοντα
Πλεονεκτήματα Εγκατάστασης
Έτοιμο προς Εγκατάσταση: Προ-συναρμολογημένο και προ-βαθμονομημένο στο εργοστάσιο
Δεν απαιτείται ρύθμιση: Το διάκενο των γραναζιών έχει ρυθμιστεί πριν από την αποστολή
Ευέλικτη Τοποθέτηση: Συμβατό με κύρια σχέδια πλαισίων παρακολούθησης
Απλοποιημένη Καλωδίωση: Ευέλικτη τοποθέτηση κινητήρα για βέλτιστη δρομολόγηση καλωδίων
Αξιοπιστία & Συντήρηση
Οι μηχανισμοί περιστροφής της σειράς VE έχουν σχεδιαστεί για ελάχιστη συντήρηση καθ' όλη τη διάρκεια ζωής τους:
Σφραγισμένη Κατασκευή: Η προστασία IP66 αποτρέπει την είσοδο ρύπων
Αυτοασφάλιση: Δεν απαιτείται συντήρηση φρένων
Ανθεκτικά Υλικά: Τα σκληρυμένα χαλύβδινα εξαρτήματα αντέχουν στη φθορά
Μεγάλη Διάρκεια Ζωής: Σχεδιασμένο για ηλιακές εγκαταστάσεις 25+ ετών
Τεχνική Υποστήριξη
Η ομάδα μηχανικών εφαρμογών μας παρέχει ολοκληρωμένη τεχνική υποστήριξη, συμπεριλαμβανομένων υπολογισμών φορτίου, βοήθειας επιλογής μοντέλου και προσαρμοσμένων συστάσεων για τις συγκεκριμένες απαιτήσεις του έργου ηλιακής παρακολούθησης.
Επικοινωνήστε μαζί μας για τιμολόγηση, τεχνικές προδιαγραφές και προτάσεις ειδικά για το έργο σας για το σύστημα ηλιακής παρακολούθησης.
