| Επωνυμία Μάρκας: | HT |
| Αριθμός μοντέλου: | VE7» |
| Ελάχιστη Ποσότητα Παραγγελίας: | 1 |
| Χρόνος Παράδοσης: | 715 ημέρες |
| Όροι πληρωμής: | T/T |

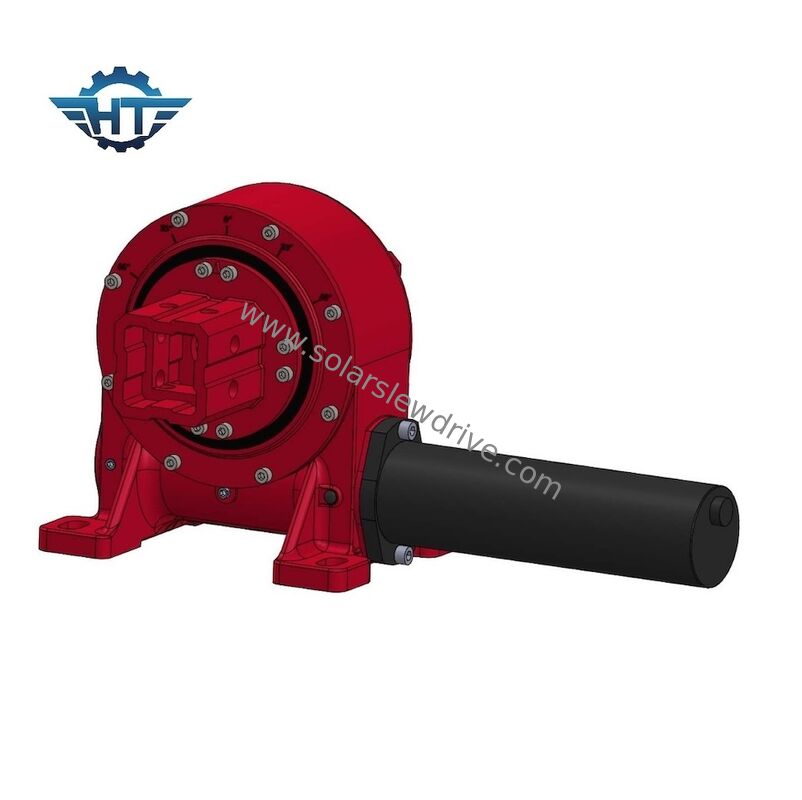

Η τροχιά στροφής τύπου διχασμού με δομή τετραγωνικού σωλήνα για συστήματα παρακολούθησης ηλιακής ενέργειας έχει σχεδιαστεί με μια αρθρωτή διαμόρφωση που διαχωρίζει τη μονάδα κίνησης από τη δομή υποστήριξης,επιτρέποντας την ταχεία αποσυναρμολόγηση επί τόπου και την αποτελεσματική συντήρησηΟ σχεδιασμός αυτός μειώνει σημαντικά τον χρόνο στάσης και απλοποιεί την αντικατάσταση των εξαρτημάτων, καθιστώντας τον ιδιαίτερα κατάλληλο για φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας όπου η αξιοπιστία της λειτουργίας είναι κρίσιμη.
Το υψηλής αντοχής τετραγωνικό σωλήνα παρέχει εξαιρετική ακαμψία στροφής και μηχανική σταθερότητα, διασφαλίζοντας αξιόπιστη λειτουργία υπό αυστηρές περιβαλλοντικές και φορτωτικές συνθήκες.Το σύστημα έχει σχεδιαστεί για μακροχρόνιες εξωτερικές εφαρμογές και διατηρεί σταθερή απόδοση σε ακραίες θερμοκρασίες., ισχυροί άνεμοι, και συνεχή μηχανική πίεση.
Με την ακριβή ικανότητα παρακολούθησης και την ισχυρή δομική ακεραιότητα, το σύστημα βελτιώνει την ακρίβεια παρακολούθησης και ενισχύει την ενεργειακή απόδοση ενώ παράλληλα παρατείνει τη διάρκεια ζωής.Το ανθεκτικό σχεδιασμό του μειώνει τη συχνότητα συντήρησης και μειώνει το συνολικό κόστος ιδιοκτησίας των φωτοβολταϊκών εγκαταστάσεων.
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ίντσες. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
| Τεχνική παράμετρος | Περιγραφή |
|---|---|
| Τύπος δομής | Τετραγωνική σωλήνα διαχωρισμένου τύπου στροφή κίνησης |
| Εφαρμογή | Συστήματα παρακολούθησης με ηλιακή ενέργεια |
| Δύναμη οδήγησης | ≤ 150 W |
| Ονομαστική ροπή εξόδου | ≥ 7,500 Nm |
| Στροφή διατήρησης | ≥ 45 kNm |
| Τάξη προστασίας | Διάκριση IP66 |
| Θερμοκρασία λειτουργίας | -40°C έως +80°C |
| Γωνία περιστροφής | 0°360° |
| Ακριβότητα παρακολούθησης | ≤ 0,5° |
| Μέθοδος εγκατάστασης | Εγκατάσταση φλάντζας |
| Τρόπος συντήρησης | Αντικατάσταση μεμονωμένων συσκευών |
| Επεξεργασία επιφάνειας | Αντικροσιτική επικάλυψη |
| Λιπαντική | Μακροχρόνια λίπος |
| Πιστοποίηση | CE |
Μοντωδική δομή διαχωρισμένου τύπου για ταχεία αποσυναρμολόγηση και συντήρηση
Υψηλή ροπή εξόδου σε ένα συμπαγές σύστημα κίνησης
Εξαιρετική αντοχή στο περιβάλλον σε σκληρές εξωτερικές συνθήκες
Μικρή κατανάλωση ενέργειας με μεγάλη χωρητικότητα
Μεγάλη διάρκεια ζωής με ελάχιστες απαιτήσεις συντήρησης
Πιστοποιημένο CE για συμμόρφωση με διεθνή πρότυπα
