| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L/C, T/T, Western Union |

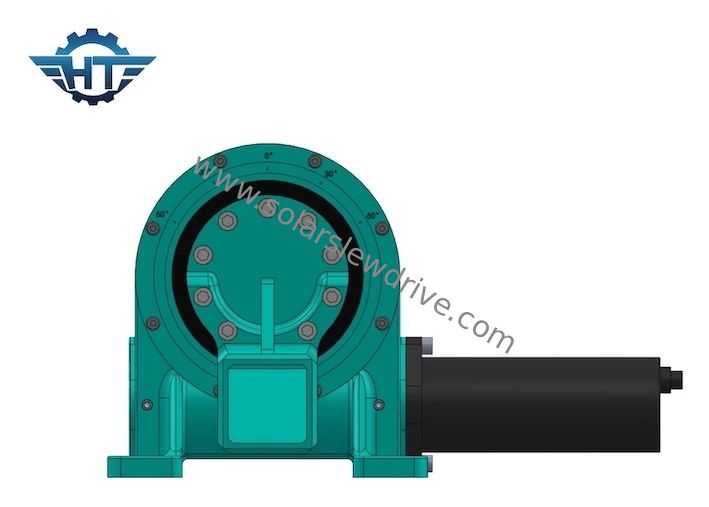

IP66 βαρέων καθηκόντων γυρίστε το κιβώτιο ταχυτήτων Drive για ηλιακό ακολουθώντας σύστημα άξονα ηλεκτρικών κινητήρων το ενιαίο
Βαρέων καθηκόντων γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Η περιστροφική συσκευή κίνησης είναι επίσης γνωστή ως περιστροφικό μειωτή, μειωτή εργαλείων, μειωτή περιστροφικών πλακών, και γυρίζοντας μηχανισμός. Είναι όλοι οι τύποι μειωτών που χρησιμοποιούν τη γυρίζοντας συμπεριφορά ως κύρια υποστήριξη, και χρησιμοποιούν τα εργαλεία ή τα σκουλήκια ως βοηθητική πηγή κίνησης για να πραγματοποιήσουν τις λειτουργίες της επιβράδυνσης και της περιστροφής πλήρης-κύκλων. Η σύνθεση να γυρίσει την κίνηση περιλαμβάνει κυρίως το εργαλείο (ή το σκουλήκι), τη γυρίζοντας συμπεριφορά, τη μηχανή, το περίβλημα και τη βάση. Η γυρίζοντας κίνηση μπορεί να διαιρεθεί βασικά σε ενιαία γυρίζοντας κίνηση κίνησης σκουληκιών, διπλή κίνηση κίνησης σκουληκιών γυρίζοντας και ειδική γυρίζοντας κίνηση τύπων.
Τεχνικά στοιχεία
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Το VE γυρίζει τα τεχνικά στοιχεία Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
| 8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
Πλεονεκτήματα
1. Η περιστροφή ±60°, σκληρή στάση/σκληρά περιορίζει μέσα στην κίνηση σε περίπτωση ελέγχοντας αποτυχίας λογισμικού
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
