| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L/C, T/T, Western Union |

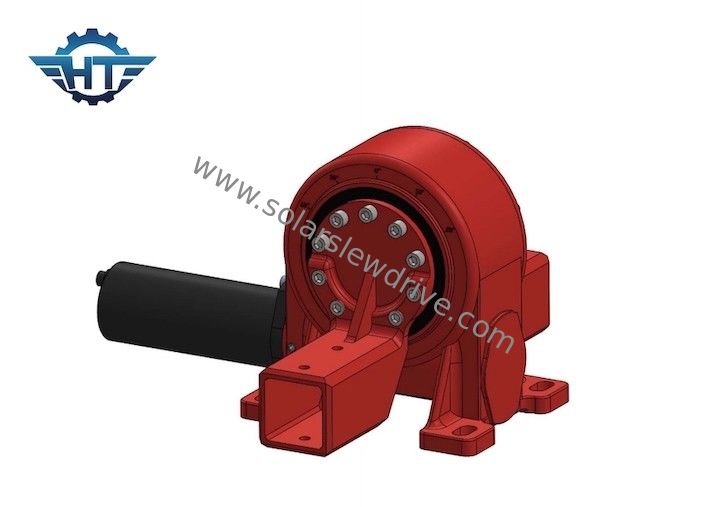

Μεγάλη γυρίζοντας αναλογία γυρίζοντας συμπεριφορά εργαλείων σκουληκιών για το αυτόματο ηλιακό ακολουθώντας σύστημα
Γυρίζοντας φέρουσα περιγραφή εργαλείων σκουληκιών
Οι γυρίζοντας κινήσεις μας μπορούν να χρησιμοποιηθούν σχεδόν σε οποιαδήποτε εφαρμογή που απαιτεί την κίνηση πλήρης-κύκλων ή περιορίζω-γωνίας. Οι γυρίζοντας κινήσεις σχεδιάζονται για να χειριστούν τα ακτινωτά ή αξονικά φορτία με την υψηλή περιστροφική ροπή. Η μεταλλεία, η κατασκευή, η μεταλλουργία και άλλες εφαρμογές που απαιτούν την άκαμπτη δύναμη και την άψογη ακρίβεια χρησιμοποιούν την περιστροφική τεχνολογία για την ασφάλεια και την ακρίβεια.
Οι επιλογές για τις κινήσεις ταλάντευσής μας είναι οι ακόλουθες:
Ενιαίο Drive σκουληκιών
Διπλό Drive σκουληκιών
Υδραυλική μηχανή
Ηλεκτρικός κινητήρας
Μηχανή αέρα
Κωδικοποιητής
Ακρίβεια καταδίωξης
Ανοικτό σπίτι
Κλειστό σπίτι
Παράμετροι
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27.2 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Οι σειρές του VE γυρίζουν τα τεχνικά στοιχεία Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
| 8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
