Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE3 « |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100~1100/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 NM |
---|---|---|---|
Τόπος καταγωγής: | Changzhou, Κίνα | Κράτημα της ροπής: | 7000 NM |
Ροπή κλίσης: | 744 Nm | Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ |
χρήση: | Ηλιακοί ιχνηλάτες | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
Υψηλό φως: | SE3 ηλιακό γυρίζοντας Drive εργαλείων σκουληκιών,Το ηλιακό εργαλείο σκουληκιών 7000 NM γυρίζει το Drive,Το ηλιακό εργαλείο ακολουθώντας συστημάτων γυρίζει το Drive |

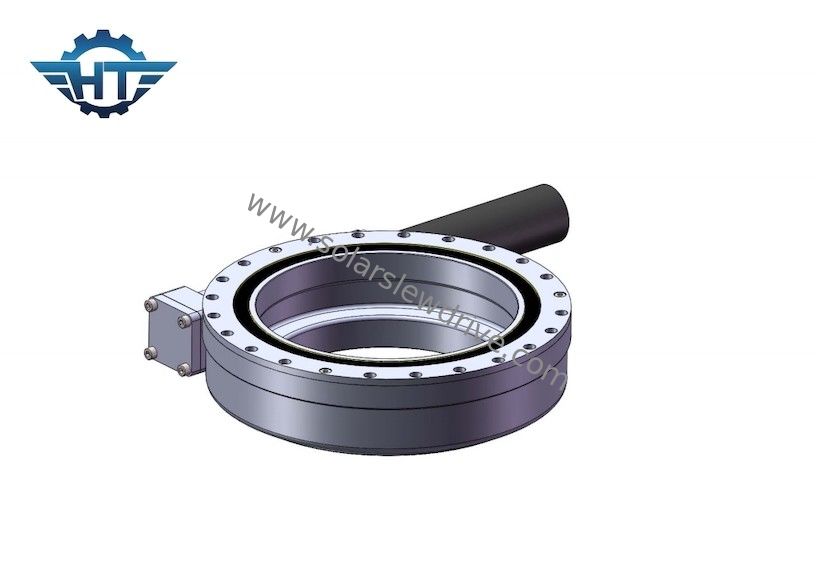

SE3 μικρό ηλιακό γυρίζοντας Drive εργαλείων σκουληκιών για το PV που τοποθετεί το ακολουθώντας σύστημα
Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών
Η συμπαγής κίνηση σκουληκιών Hangtuo Changzhou είναι γνωστή για την πυκνότητα υψηλής δύναμης της. Η κίνηση σκουληκιών εξασφαλίζει τη μετάδοση της ροπής στο γυρίζοντας δαχτυλίδι. Αυτό το σχέδιο είναι ιδιαίτερα κατάλληλο για τις εφαρμογές με τις υψηλές δυνάμεις και το περιορισμένο διάστημα, όπως τα κιβώτια ταχυτήτων οδήγησης για τα πλαίσια των γερανών και βαριά οχήματα, των γερανών φόρτωσης, της κατασκευής και των γεωργικών και μηχανημάτων δασονομίας.
Παράμετροι του οριζόντιου γυρίζοντας Drive SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Κράτημα της ροπής | Αξονικό φορτίο | Ακτινωτό φορτίο | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | N.m | kN | kN | βαθμός | Ναι | κλ | |||
1» | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ναι | 9 |
5» | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 14 |
7» | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 23 |
9» | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 44 |
12» | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 51 |
14» | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ναι | 62 |
17» | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ναι | 85 |
21» | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 141 |
25» | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 182 |
Γυρίζοντας ΣΥΝΕΧΗΣ μηχανή Drive
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακώνω που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο πάνω από 10000 ώρες.
