Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 1750 Nm |
Κράτημα της ροπής: | 13200 NM | Ροπή κλίσης: | 7000 NM |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Υψηλό φως: | Κάθετο ενιαίο γυρίζοντας Drive άξονα,1750 NM ηλιακού γυρίζοντας Drive,Τοποθετώντας γυρίζοντας Drive επιτροπής ήλιων ακολουθώντας |

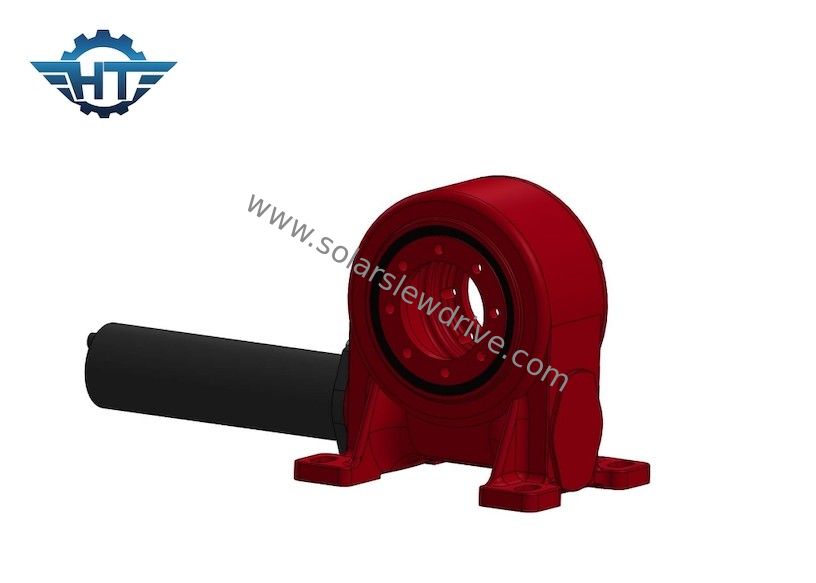

Κάθετο ενιαίο γυρίζοντας Drive άξονα για τοποθετώντας ακολουθώντας συστήματα ηλιακού πλαισίου ήλιων τα ακολουθώντας
Κάθετη ενιαία περιγραφή Drive άξονα γυρίζοντας
1. Μια μεγάλη αναλογία μετάδοσης μπορεί να ληφθεί, η οποία είναι συμπαγέστερη από τον τρικλισμένο μηχανισμό εργαλείων άξονων ελικοειδή.
2. Οι να παγιδεψουν επιφάνειες δοντιών των δύο ροδών είναι σε επαφή γραμμών, και η ικανότητα ρουλεμάν της είναι πολύ υψηλότερη από αυτή του τρικλισμένου μηχανισμού εργαλείων άξονων ελικοειδούς.
3. Η γυρίζοντας κίνηση εργαλείων σκουληκιών είναι ισοδύναμη με την κίνηση βιδών, η οποία είναι ένα πολυ-δόντι που παγιδεύει την κίνηση, έτσι η κίνηση είναι σταθερή και ο θόρυβος είναι μικρός.
4. Είναι self-locking. Όταν η γωνία μολύβδου του σκουληκιού είναι λιγότερο από την ισοδύναμη γωνία τριβής μεταξύ των παγιδεύοντας δοντιών εργαλείων, ο μηχανισμός έχει τις self-locking ιδιότητες και μπορεί να επιτύχει αντίστροφος self-locking, δηλ., μόνο το σκουλήκι μπορεί να οδηγήσει το σκουλήκι, αλλά όχι το σκουλήκι. Όπως ο self-locking μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματά του, αντίστροφος self-locking του μπορεί να διαδραματίσει έναν ρόλο στην προστασία ασφάλειας.
Τεχνικά στοιχεία
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
