| Brand Name: | HangTuo |
| Model Number: | VE7» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L/C, T/T, Western Union |

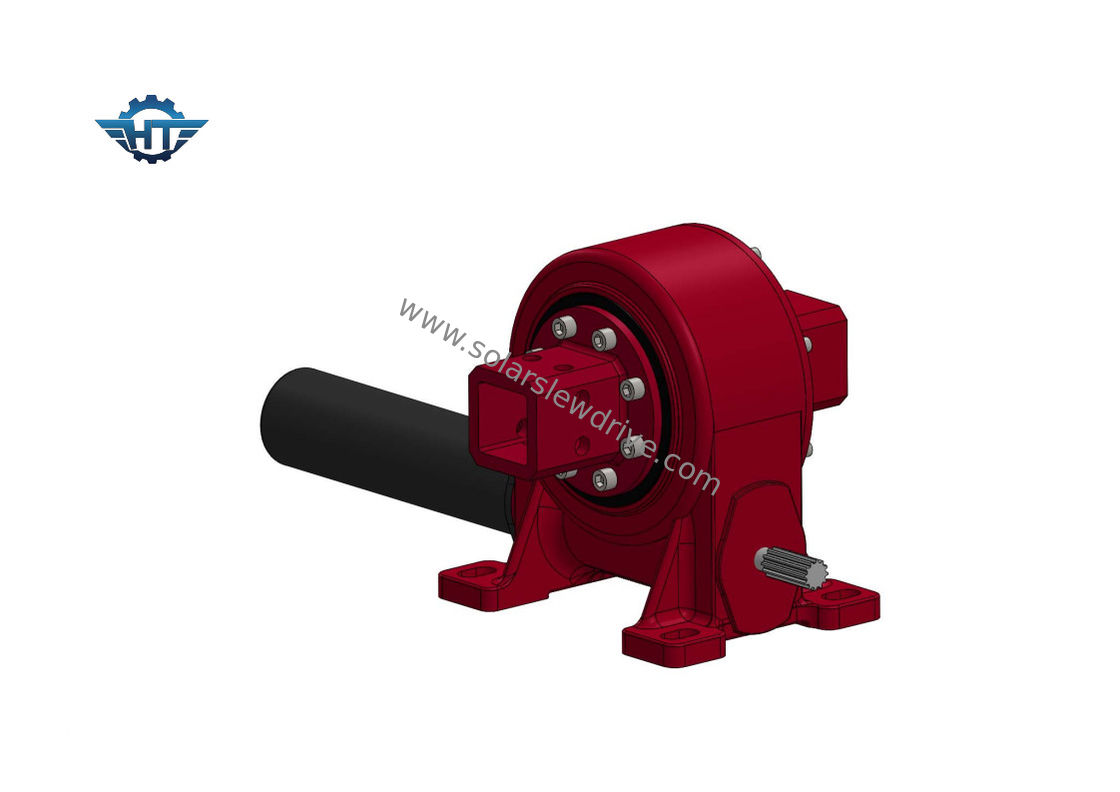

VE7 τυλίγοντας το εργαλείο σκουληκιών γυρίστε το Drive για το οριζόντιο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
VE7 γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Η γυρίζοντας κίνηση του Hangtuo χαρακτήρισε με το καλά σκουλήκι και το εργαλείο τυλίγματος, που παγιδεύουν με την πολυ επαφή δοντιών που κάνει τη γυρίζοντας κίνηση με την υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης. Είναι self-locking και μπορεί να περιστραφεί ±60°, (σκληρή στάση ±65° μέσα). Εάν περισσότερες μεγαλύτερες σειρές χρειάστηκαν, μπορεί να προσαρμοστεί.
Τεχνικά στοιχεία του γυρίζοντας Drive σειράς του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Γλωσσάριο βασικού Paramaters
Ροπή στιγμής κλίσης: Αυτή η ροπή είναι το φορτίο βαρύτητας που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν η πραγματική ροπή είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας κίνηση θα ανατραπεί.
Ακτινωτό φορτίο: Η κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Το φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης, βλέπει επίσης όπως σπασμένη ροπή.
Self-locking: Μόνο όταν υπάρχει φορτίο, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
