| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L/C, T/T, Western Union |

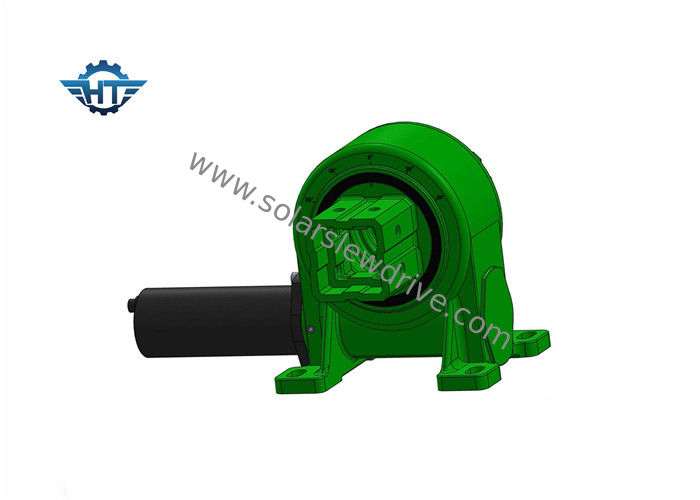

VE9 συμπαγές γυρίζοντας Drive κιβωτίων ταχυτήτων σκουληκιών με το μειωτή κιβωτίων ταχυτήτων 24V για τη ηλιακή ενέργεια
Το εργαλείο σκουληκιών κλεψυδρών γυρίζει την περιγραφή Drive
Γυρίστε την κίνηση σχεδιάζεται για να χειριστεί τα ακτινωτά ή αξονικά φορτία χρησιμοποιώντας την υψηλή περιστροφική ροπή. Ο εξοπλισμός για τη μεταλλεία, κατασκευή, μεταλλουργία, ηλιακή ενέργεια PV, συγκέντρωσε τη ηλιακή ενέργεια και άλλες εφαρμογές που απαιτούν την άκαμπτη δύναμη που συνδυάζεται με την αλάνθαστη γυρίζοντας τεχνολογία χρήσης ακρίβειας για την ασφάλεια και την ακρίβεια.
Ο ενιαίος άξονας γυρίζει την κίνηση που χρησιμοποιείται στο επίπεδο ενιαίο ακολουθώντας σύστημα άξονα, το οποίο το υποστήριγμα είναι μια βορρά-νότου ρύθμιση, Ανατολής-Δύσης ακολουθώντας σύστημα. Σύμφωνα με τον αστρονομικό αλγόριθμο, γυρίστε την κίνηση που οδηγείται από τη μηχανή θα αντέξει την υψηλή ροπή για να οδηγήσει ολόκληρο το σύστημα, έτσι ώστε το σύστημα μπορεί να ακολουθήσει το αζιμούθιο του ήλιου, όσο το δυνατόν περισσότερο για να βελτιώσει τον ήλιο στην επιφάνεια της φωτοβολταϊκής ακτινοβολίας ενότητας, και να αυξήσει έτσι την ηλεκτρική παραγωγή.
Αυτό είναι κυρίως βασισμένο στην αρχή σχεδίου του ακολουθώντας συστήματος, λόγω του αντίκτυπου της περιστροφής της γης, για μια σταθερή θέση στη γη, ο κύκλος ήλιων καθ' όλη τη διάρκεια του έτους, η γωνία φωτισμού της επίσης συνεχώς αλλάζει. Το ηλιακό ακολουθώντας σύστημα εγκαθίσταται για να κρατήσει τα ηλιακά πλαίσια μέχρι τη διαδρομή ο ήλιος και να αυξήσει το ποσό ηλιακής ακτινοβολίας που παραλαμβάνεται από τις φωτοβολταϊκές σειρές, με αυτόν τον τρόπο αυξάνοντας τη γενική ικανότητα των ηλιακών φωτοβολταϊκών συστημάτων ηλεκτρικής παραγωγής.
Το κιβώτιο ταχυτήτων σκουληκιών του VE γυρίζει τα τεχνικά στοιχεία Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Στοιχεία μηχανών
Εκτιμημένη τάση V/DC: 24vdc
No-load περιστροφή/λεπτό ταχύτητας: 1200±10%
No-load τρέχον Α: <0>
Εκτιμημένη ροπή N.M: 0,12
Περιστροφή/λεπτό ταχύτητας: 800±10%
Φορτίο τρέχον Α: <1A
Εκτιμημένη δύναμη W: <10W
Παράμετρος παραγωγής εργαλείων:
Αναλογία ταχύτητας: 399:1
Εκτιμημένη ροπή N.M παραγωγής: 32
Περιστροφή/λεπτό ταχύτητας παραγωγής: 2±0.5
Παραγωγή αιθουσών: 2
Τύπος αιθουσών: 40F/39
Τάση εισαγωγής αιθουσών Β: 5~24
Το καλώδιο καθορίζει:
1. Πυκνά κόκκινος: Μηχανή +
2. Πυκνά μαύρος: Μηχανή -
3. Κιτρινοπράσινος: GND
4. Λεπτός κίτρινος: αίθουσα Β
5. Λεπτό κόκκινο: αίθουσα +24V
6. Ο λεπτός Μαύρος: αίθουσα GND
7. Λεπτός πράσινος: αίθουσα Α
Διαστάσεις
