| Brand Name: | HangTuo |
| Model Number: | VE5» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L/C, T/T, Western Union |

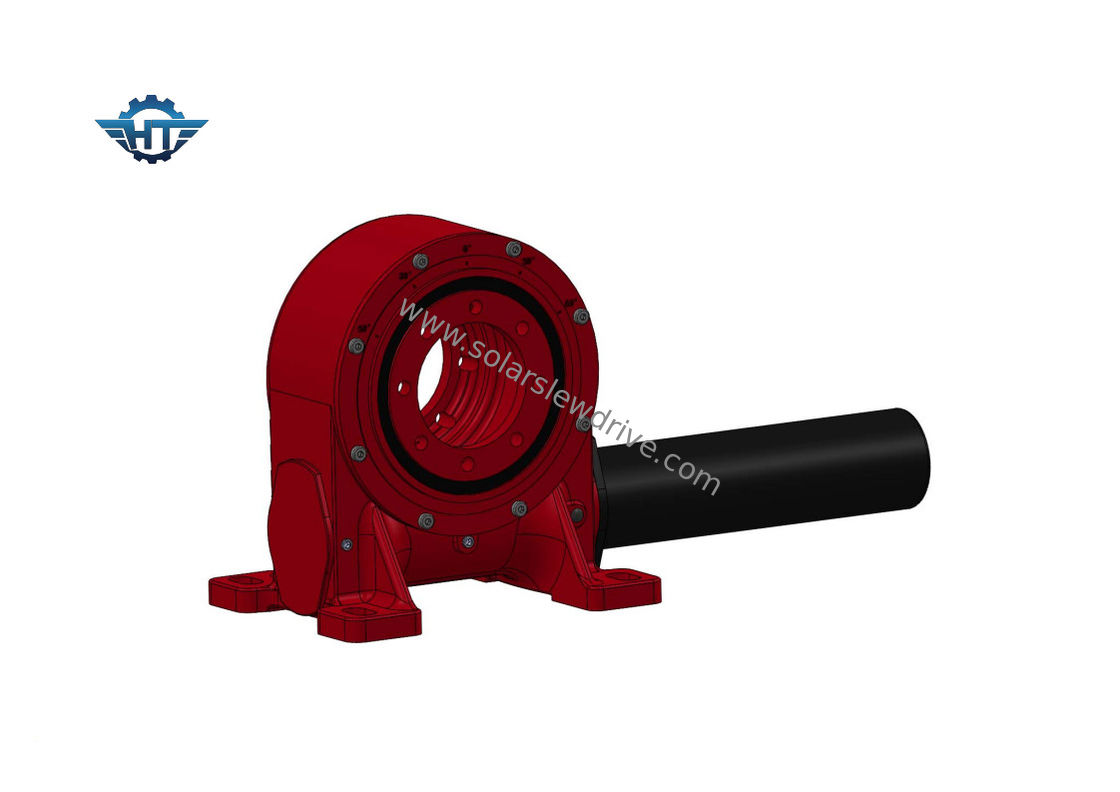

VE5 40 έως 1 κιβώτιο ταχυτήτων για τους οριζόντιους ενιαίους ιχνηλάτες άξονα ηλιακού πλαισίου
Τύλιγμα της περιγραφής εργαλείων σκουληκιών
Η γυρίζοντας κίνηση είναι ένας νέος τύπος του περιστροφικού και προϊόντος μετάδοσης. Καλείται συνήθως τη γυρίζοντας κίνηση ή γυρίζοντας συμπεριφορά, η οποία αποτελείται συνήθως από το διπλάσιο που τυλίγει το σκουλήκι, το εργαλείο, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων είναι το διπλό σκουλήκι τυλίγματος, μπορεί να παγιδεψει με το εργαλείο περισσότερο και να επιτύχει την πολυ επαφή δοντιών, κατά συνέπεια να βελτιώσει την ακρίβεια και τη ροπή στιγμής εκμετάλλευσης. Μπορούν ταυτόχρονα να αντισταθούν τις αξονικές δυνάμεις, τις ακτινωτές δυνάμεις, και την ανατροπή των στιγμών. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η νέα γυρίζοντας κίνηση χαρακτηρίζει την εύκολη εγκατάσταση, την εύκολη συντήρηση και έναν μεγαλύτερο βαθμό διαστήματος εγκαταστάσεων.
Παράμετροι απόδοσης της σειράς του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13 |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28 |
| 8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35 |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51 |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 |
Εφαρμογές
Υπάρχουν 10 διαφορετικά μεγέθη των γυρίζοντας κινήσεων τύπων του VE, που αρχίζουν από 3 " μέγεθος σε 25» ίντσα, μεταξύ τους είναι 5», 7», 9» 12», 14», 17», 19» και 21». Και οι δύο χρησιμοποιούνται ευρέως στα ηλιακά ακολουθώντας συστήματα (PV, CPV, HCPV και ηλιόστατο) και τα κανονικά οχήματα, όπως οι ανελκυστήρες ατόμων, τους γερανούς φορτηγών, καθώς επίσης και τα μορφωματικά οχήματα.
