Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE7 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
ΠΡΟΤΥΠΟ: | SE7 | Αναλογία εργαλείων: | 57:1 |
---|---|---|---|
Αποδοτικότητα: | 40% | Χρώμα: | RAL 9006 |
εφαρμογή: | Ηλιακός ιχνηλάτης | Τόπος καταγωγής: | Changzhou, Κίνα |
Οδηγός: | 220VAC/380VAC/24VDC μηχανή | Εξουσιοδότηση: | 5~10 έτη |
πιστοποιητικό: | ISO9001, CE | Περιοχή εγκατάστασης: | Ανοικτή κορυφή τομέων ή στεγών |
Χαρακτηριστικό γνώρισμα: | Εξασφαλίστε, εύκολη εγκατάσταση, μακρά ζωή | Συντήρηση: | ελεύθερος |
Υψηλό φως: | IP66 slew drive gearbox,PV Trackers slew drive gearbox,Solar Tracker slew drive gearbox |

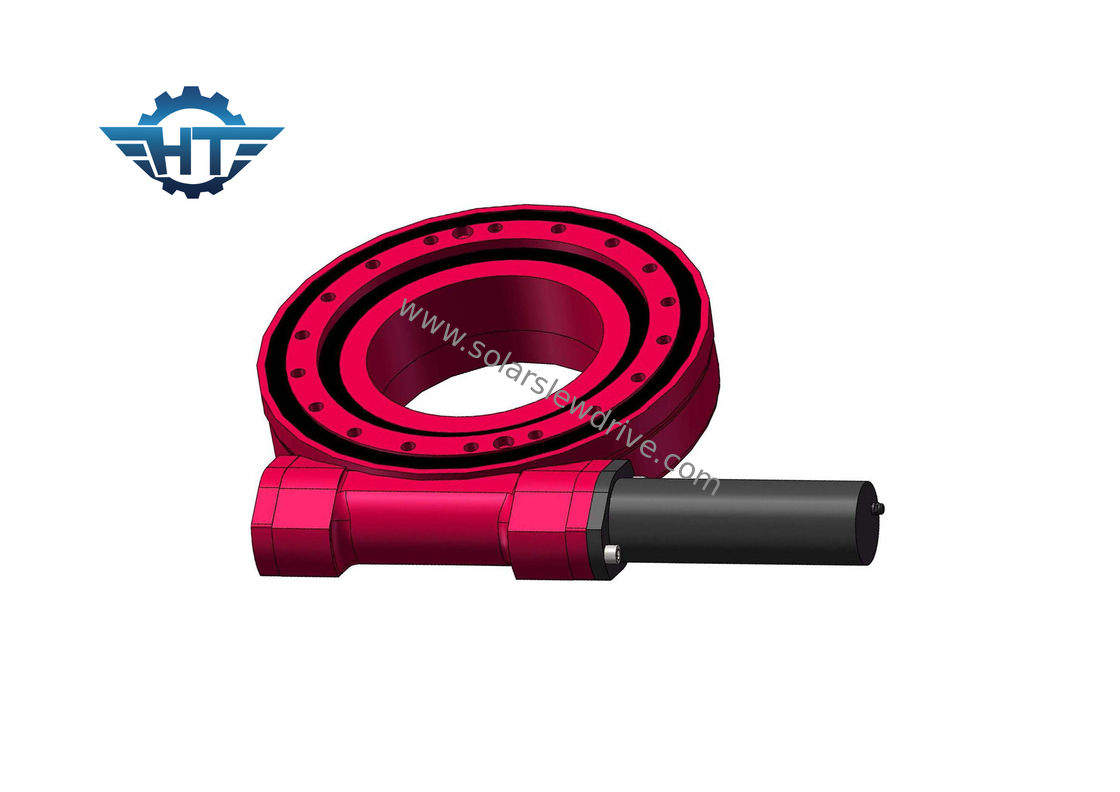

SE7 IP66 γυρίζει το κιβώτιο ταχυτήτων Drive, τρίτου σταδίου μειωτές με την αργόστροφη και υψηλή ροπή για τους ιχνηλάτες PV
Περιγραφή
Η εσωκλειόμενη γυρίζοντας κίνηση κατοικίας ισχύει κυρίως για το σχετικά υψηλό όρο για την υψηλή απαίτηση για τη dust-proof, αδιάβροχη και αντιδιαβρωτική περίπτωση. Βαθμός IP66 Presion.
Εμπορικό σήμα: Hangtuo
Πρότυπος αριθμός: SE5A-37MHD-24RC-REV.A
Υλικό: 42CrMo, 50Mn
Πιστοποιητικό: CE, ISO9001
Εξουσιοδότηση: 10 έτη
Διάρκεια ζωής: 30 έτη
Συσκευασία: Συσκευασία κοντραπλακέ
Πώς να επιλέξει έναν κατάλληλο γυρίστε το Drive
Υπάρχουν πολλοί τύποι γυρίζουν τις κινήσεις, οι οποίες μπορούν να επιλεχτούν λαμβάνοντας υπόψη τους ακόλουθους παράγοντες.
1. Χωρητικότητα φορτίων, κατεύθυνση και ιδιότητες: Γυρίστε την κίνηση είναι κατάλληλος για τα ελαφριά φορτία, και τα ρουλεμάν κυλίνδρων είναι κατάλληλα για τα βαριά φορτία και τα φορτία αντίκτυπου. Όταν το κυλώντας ρουλεμάν υπόκειται στο καθαρό αξονικό φορτίο, το ρουλεμάν ώθησης επιλέγεται γενικά, και όταν το κυλώντας ρουλεμάν υπόκειται στο καθαρό ακτινωτό φορτίο, ο βαθύς ένσφαιρος τριβέας αυλακιού ή το σύντομο κυλινδρικό ρουλεμάν κυλίνδρων επιλέγεται γενικά, και όταν εκτίθεται η περιστροφική συσκευή στο καθαρό ακτινωτό φορτίο, υπάρχει επίσης ένα μικρό αξονικό φορτίο, μπορείτε να επιλέξετε το βαθύ ένσφαιρο τριβέα αυλακιού, το γωνιακό ένσφαιρο τριβέα επαφών, τα με κωνικούς κυλίνδρους ρουλεμάν και τις κεντραρίσματος σφαίρες ή τα κεντραρίσματος ρουλεμάν κυλίνδρων. Όταν το αξονικό φορτίο είναι μεγάλο, η γωνία επαφών των γωνιακών ρουλεμάν επαφών και των με κωνικούς κυλίνδρους ρουλεμάν μπορεί να επιλεχτεί, ή η χρήση των κεντρομόλων ρουλεμάν και των ρουλεμάν ώθησης συνδυασμένος, η οποία είναι ιδιαίτερα κατάλληλη για τα εξαιρετικά υψηλά αξονικά φορτία ή τις ειδικές απαιτήσεις με τη μεγάλη αξονική ακαμψία.
2. Ταχύτητα: Για το διαφορετικό οδηγό οι τύποι γυρίζουν τις κινήσεις, γενικά, ρουλεμάν με τη μικρή τριβή και η χαμηλή ικανότητα θέρμανσης είναι κατάλληλη για τις υψηλές ταχύτητες. Το σχέδιο πρέπει να προσπαθήσει για τα περιστροφικά κυλώντας ρουλεμάν να εργαστεί υπό τους όρους κάτω από την τελευταία περιστροφική ταχύτητά τους.
3. Ακαμψία: Όταν τα ρουλεμάν γυρίζουν τη μονάδα κίνησης αντέξτε το φορτίο, το δαχτυλίδι ρουλεμάν και η θέση επαφών του κυλώντας σώματος θα παραγάγουν την ελαστική παραμόρφωση, το ποσό παραμόρφωσης είναι ανάλογο προς το φορτίο, και η αναλογία της καθορίζει το φέρον μέγεθος ακαμψίας. Η ακαμψία του ρουλεμάν μπορεί γενικά να βελτιωθεί με την προ-σκλήρυνση του ρουλεμάν. Επιπλέον, στο σχέδιο υποστήριξης ρουλεμάν, η εξέταση του συνδυασμού και της ρύθμισης των ρουλεμάν μπορεί επίσης να βελτιώσει την ακαμψία υποστήριξης ρουλεμάν.
4. Απόδοση συντονισμού και λάθος εγκαταστάσεων: Αφότου φορτώνεται το ρουλεμάν στη θέση εργασίας, η φτωχή εγκατάσταση και ο προσδιορισμός θέσης θα προκληθούν από τα λάθη κατασκευής. Αυτή τη στιγμή, λόγω της αλιείας των άξονων και της θερμικής επέκτασης και άλλων λόγων, το ρουλεμάν αντέχει πάρα πολύ φορτίο, προκαλώντας την πρόωρη ζημία. Τα αυτόματα κεντραρίσματος ρουλεμάν μπορούν να υπερνικήσουν τις ατέλειες που προκαλούνται από τα λάθη εγκαταστάσεων μόνοι τους και είναι επομένως κατάλληλα για τέτοιες χρήσεις.
5. Γυρίστε την εγκατάσταση και την αποσύνθεση κίνησης: τα με κωνικούς κυλίνδρους ρουλεμάν, τα ρουλεμάν κυλίνδρων και τα με κωνικούς κυλίνδρους ρουλεμάν, κ.λπ., ανήκουν στο εσωτερικό και εξωτερικό δαχτυλίδι μπορούν να είναι χωρισμένοι φέροντες τύποι (δηλαδή αποκαλούμενα χωρισμένα ρουλεμάν), εύκολα να εγκαταστήσουν και να αποσυνθέσουν.
Πίνακας απόδοσης των γυρίζοντας Drive SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Πεδίο εφαρμογής
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες.
Οι υπηρεσίες & η δύναμή μας
1.Raw υλικό από τους αξιόπιστους προμηθευτές
2.Production η διαδικασία είναι στην ακριβή συμφωνία με το ποιοτικό σύστημα διαχείρισης ISO9001.
ποιοτικός έλεγχος -διαδικασίας 3.Strict και επιθεώρηση ολοκληρωμένων προϊόντων 100% πριν από την παράδοση
4. οι επιθεωρήσεις προϊόντων τρίτου είναι αποδεκτές κατόπην του αιτήματος πελατών.
5.Adoption της τυποποιημένων διαδικασίας σχεδίου προϊόντων και APQP, PPAP, FEMA για την ανάλυση εφαρμογής.
