Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE7 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
ΠΡΟΤΥΠΟ: | 7 ίντσα | Αναλογία εργαλείων: | 57:1 |
---|---|---|---|
Αποδοτικότητα: | 40% | Ακριβής: | <0.1° |
Οδηγός: | Ηλεκτρική, υδραυλική, σερβο μηχανή | Τύπος: | Οριζόντιος και κάθετος |
εφαρμογή: | Βιομηχανικές και εφαρμογές cOem | Χρώμα: | Όπως ζητείται |
Υψηλό φως: | 7" Worm Gear Slewing Ring,12vdc Worm Gear Slewing Ring,Backlash worm gear slewing ring |

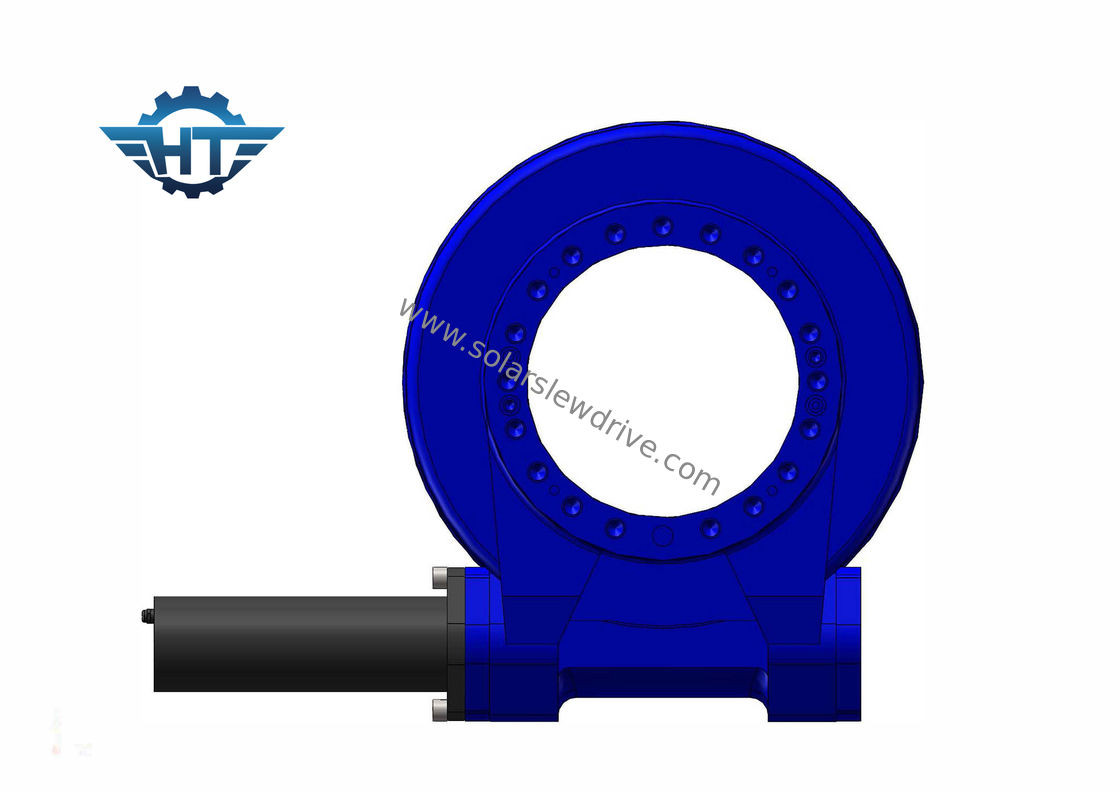

Μικρό γυρίζοντας δαχτυλίδι εργαλείων σκουληκιών σπασμωδικής κίνησης με τη μηχανή 12VDC για το ακολουθώντας σύστημα PV και CSP
Περιγραφή προϊόντων
Η εσωκλειόμενη γυρίζοντας κίνηση κατοικίας ισχύει κυρίως για το σχετικά υψηλό όρο για την υψηλή απαίτηση για τη dust-proof, αδιάβροχη και αντιδιαβρωτική περίπτωση. Βαθμός IP66 προστασίας.
Εμπορικό σήμα: HT
Πρότυπος αριθμός: SE7, 7 ίντσα
Υλικό: 50 ΜΝ, 42CrMo
Πιστοποιητικό: ISO9001, CE
Εξουσιοδότηση: 3~5 έτη
Χρόνος ζωής: 30 έτη
Συσκευασία: Κιβώτιο κοντραπλακέ με το πλαίσιο χάλυβα
Το μέγεθος γυρίζει την κίνηση είναι διαφορετικό, και το πρότυπο προδιαγραφών του διαιρείται βασισμένος στην κατά προσέγγιση raceway διάμετρο γυρίζει τα ρουλεμάν: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 ΚΑΙ ΆΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΈΣ. Τα ονομάζοντας πρότυπα του εσωτερικού προτύπου είναι σύμφωνα με την κατά προσέγγιση raceway διάμετρο γυρίζουν τα ρουλεμάν, στις ίντσες (1 ίντσα =25.4mm), διαιρούνται σε: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 ΚΑΙ ΆΛΛΕΣ ΠΡΟΔΙΑΓΡΑΦΈΣ. Ο αντιπρόσωπος «WD» στα ξένα πρότυπα μέσα callout: η σύντμηση του σκουληκιού και της κίνησης, και το «SE» στο εσωτερικό πρότυπο callout: η σύντμηση να γυρίσει και εσωκλείει. Ανεξάρτητα από τη μέθοδο, οι αντίστοιχες τοποθετώντας διαστάσεις και οι παράμετροι απόδοσης κάθε προτύπου είναι οι ίδιες.
Χαρακτηριστικά γνωρίσματα & εφαρμογές
Με την υιοθέτηση γυρίζοντας η συμπεριφορά ως corecomponent, γυρίζοντας κίνησή της μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, όλους τους τύπους γερανών, την εναέρια λειτουργώντας πλατφόρμα, τα ηλιακά ακολουθώντας συστήματα και τα συστήματα αιολικής ενέργειας.
Παράμετροι των γυρίζοντας Drive SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
50Mn, 42CrMo |
