| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

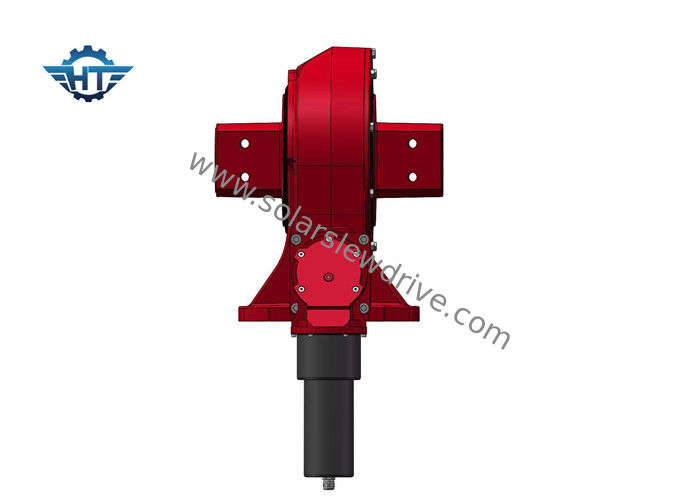

Το εργαλείο σκουληκιών Vertial γυρίζει το Drive με το σκουλήκι κλεψυδρών για ακολουθώντας σύστημα άξονα συνδέσμων το ενιαίο
Περιγραφή
Ο κάθετος σχεδιασμός είναι το μεγαλύτερο φωτεινό σημείο των γυρίζοντας κινήσεων Hangtuo, ο κάθετος σχεδιασμός χρησιμοποιείται κυρίως για το ηλιακό σύστημα ιχνηλατών, η ειδική δομή απλοποιεί τη σύνθετη δομή του ενιαίου υποστηρίγματος ακολουθώντας συστημάτων άξονα ηλιακού, μειώνοντας το κόστος ολόκληρου του συστήματος, ο κάθετος σχεδιασμός διαδραματίζει έναν ανταγωνιστικότερο ρόλο στην ηλιακή αγορά ιχνηλατών.
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 7320 N.m |
| Ροπή στιγμής κλίσης | 18300 N.m | Κράτημα της ροπής | 51000 N.m |
| Στατική αξονική εκτίμηση | 90 KN | Στατική ακτινωτή εκτίμηση | 160 KN |
| Δυναμική αξονική εκτίμηση | 45 KN | Δυναμική ακτινωτή εκτίμηση | 80 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Positioner διπλός-άξονα SDE προδιαγραφές
Χαρακτηριστικά γνωρίσματα
1. Εσωκλειόμενος κατακόρυφος σχεδιασμός με την ενιαία ή διπλή παραγωγή.
2. Χρησιμοποιώντας το εργαλείο σκουληκιών κλεψυδρών, το πολυ-δόντι που έρχεται σε επαφή με, μεταφέρει την υψηλή ροπή για να αντισταθεί το μεγαλύτερο φορτίο.
Τεχνικά στοιχεία του γυρίζοντας Drive σειράς του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Εφαρμογές
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1.Solar ιχνηλάτης
2.Wind στρόβιλοι
ανελκυστήρας 3.Men's
4.Hydraulic μηχανήματα
5.Telehandler
6.Excavator
7.Lift
8.Cranes
9.Drilling εξοπλισμός
10.Military εξοπλισμός
