Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE14» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 410~510/Piece ~360/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 500 τμχ ανά μήνα |
μοντέλο: | 14 ίντσα | Κράτημα της ροπής: | 54200 NM |
---|---|---|---|
Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
αξονικό φορτίο: | 680 KN | Ριζικό φορτίο: | kN 230 |
Πιστοποιητικό: | ISO9001, CE | ζωγραφισμένα: | διαθέσιμος |
Εγγύηση: | 5 χρόνια | Μόνος-κλειδαριά: | Ναί |
Υψηλό φως: | γυρίζοντας δαχτυλίδι εργαλείων σκουληκιών,μηχανή εργαλείων σκουληκιών |

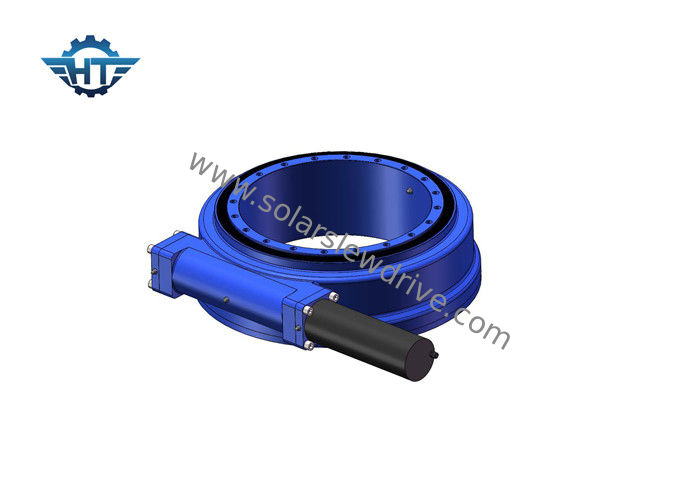

Το εργαλείο σκουληκιών γυρίζει το οδηγημένο Drive από το κιβώτιο ηλεκτρικών κινητήρων και εργαλείων για το ηλιακό ακολουθώντας σύστημα
Περιγραφή προϊόντων
Το γυρίζοντας Drive, αποκαλούμενο επίσης γυρίζοντας ρουλεμάν δαχτυλιδιών, είναι ένα είδος προϊόντος ικανό να αντισταθεί τα μεγάλα αξονικά φορτία με πολύ αργόστροφο. Και ανάλογα με τον τύπο είναι επίσης καλοταιριασμένος για να απορροφήσει τη στιγμή κλίσης. Τα γυρίζοντας δαχτυλίδια είναι διαθέσιμα στα βιομηχανικά πρότυπα, στα οποία τα δαχτυλίδια γίνονται από το σφυρηλατημένο χάλυβα και οι διαδρομές σφαιρών εφαρμόζονται επίσης. Δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο. Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών ή το εργαλείο. Είναι τυποποιημένα προϊόντα για τις συγκεκριμένες βιομηχανίες όπως η ηλιακή βιομηχανία και οι κινητές εφαρμογές όπως οι εκσκαφείς. Το σκουλήκι τροφοδοτείται με έναν ηλεκτρικό κινητήρα ή μια υδραυλική μηχανή, είτε είναι συνδυασμένος είτε όχι με ένα πρόσθετο πλανητικό κιβώτιο εργαλείων, το κιβώτιο εργαλείων σκουληκιών κ.λπ.
Performace της σειράς SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Εγκατάσταση του Slew Drive
1. Καθαρίστε την τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.
2. Ανυψώστε γυρίζει την κίνηση με τα μπουλόνια ματιών.
3. Γυρίστε την κίνηση θα τοποθετηθεί στον εκφορτωμένο όρο.
4. Η ακόλουθη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.
5. Εφαρμόστε το υγρό κλειδαριών νημάτων στα νήματα.
6. Βάλτε το υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ ζητώντας τα μέρη συναρμολογήσεων πλήρως.
7. Φορτώστε εκ των προτέρων τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.
1. Το πρώτο εντελώς εσωτερικό ή εξωτερικό δαχτυλίδι ροπής, κάνει έπειτα το άλλο δαχτυλίδι.
2. Μόλις σφιγχτεί η βίδα, παρακαλώ μόνιμα χαρακτηρίστε τη θέση του κεφαλιού βιδών σε αυτή της στάσιμης δομής. Αυτό θα χρησιμοποιηθεί αργότερα κατά τη διάρκεια της επιθεώρησης για σιγουριά που το κεφάλι βιδών δεν έχει ξετυλίξει.
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε: ηλιακός ιχνηλάτης, ανεμοστρόβιλος, ανελκυστήρας των ατόμων, υδραυλικά μηχανήματα, telehandler, φορτωτήρας εκσκαφέων, ανελκυστήρας, γερανοί, τρυπώντας με τρυπάνι εξοπλισμός, στρατιωτικός εξοπλισμός.
