| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~380/ pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

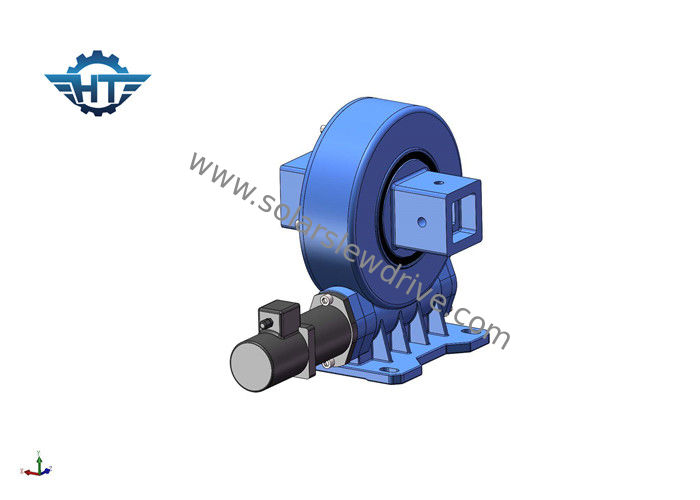

Ο σωλήνας VE9 110*110mm γυρίζει το κιβώτιο ταχυτήτων Drive με την εσωκλειόμενη κατοικία για το ηλιακό ακολουθώντας σύστημα
Περιγραφή προϊόντων
Η γυρίζοντας κίνηση μπορεί να είναι μικρή, αλλά βοηθούν κάνουν μερικές από τις μεγαλύτερες εργασίες στις διάφορες εφαρμογές. Από την περιστροφή βραχιόνων ταλάντευσης στο ηλιακό σύστημα trackinng στους γερανούς, ο ανεμοστρόβιλος, γυρίζοντας κινήσεις είναι ένα αναπόσπαστο τμήμα πολλές οι διαδικασίες.
Ειδικά, ο κάθετος σχεδιασμός είναι το μεγαλύτερο φωτεινό σημείο των γυρίζοντας κινήσεων Hangtuo, ο κάθετος σχεδιασμός χρησιμοποιείται κυρίως για το ηλιακό σύστημα ιχνηλατών, η ειδική δομή απλοποιεί τη σύνθετη δομή του ενιαίου υποστηρίγματος ακολουθώντας συστημάτων άξονα ηλιακού, μειώνοντας το κόστος ολόκληρου του συστήματος, ο κάθετος σχεδιασμός διαδραματίζει έναν ανταγωνιστικότερο ρόλο στην ηλιακή αγορά ιχνηλατών.
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 2250 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 30. Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics το (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Positioner διπλός-άξονα SDE προδιαγραφές
Παράμετροι της σειράς του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
