Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
Αποδοτικότητα: | 40% | Εφαρμογή: | Ηλιακός σταθμός |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,ηλιακή κίνηση ιχνηλατών |

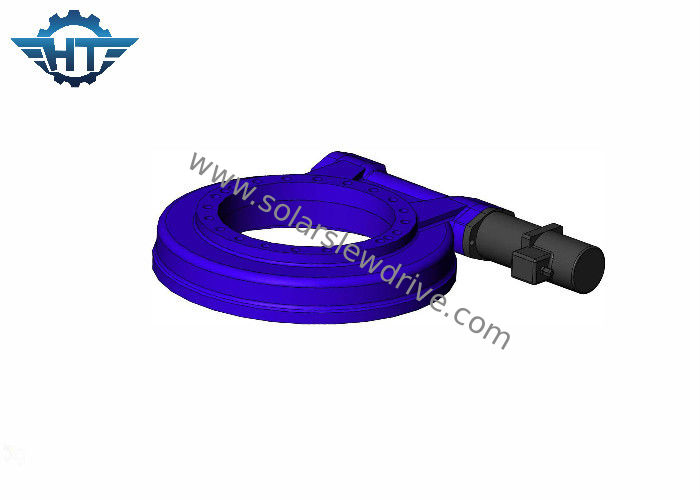

Ο ενιαίος άξονας γυρίζει το Drive με το πλανητικό κιβώτιο ταχυτήτων 24V για τους ηλιακούς σταθμούς PV, CPV και CSP
Περιγραφή
Δύο γυρίζοντας κινήσεις SE μπορούν να εγκατασταθούν στο σύστημα και να επιτύχουν την κατεύθυνση αζιμουθίου και ανύψωσης που περιστρέφεται συγχρόνως.
Η χρήση μιας ιδιαίτερα φορητής, αποδοτικής γυρίζοντας κίνησης μπορεί να είναι πολύ χρήσιμη στις εφαρμογές της στρατιωτικής, βιομηχανικής, ή κατοικημένης ποικιλίας. Για να παραγάγει ένα αποδοτικό ηλιακό σύστημα παραγωγής, η γυρίζοντας κίνηση SE σχεδιάστηκε, χτίστηκε και εξετάστηκε.
Το γυρίζοντας χρησιμοποιημένο κίνηση ηλιακό ακολουθώντας σύστημα SE θεωρείται που θα συμβάλει σημαντικά στην αύξηση της αποδοτικότητας της ενεργειακής συλλογής από τις επιτροπές PV. Η χρήση δύο γυρίζοντας κινήσεις SE σε ένα ηλιακό ακολουθώντας σύστημα επιτρέπει τον ακριβή έλεγχο της γωνίας ανύψωσης και αζιμουθίου της επιτροπής σχετικά με τον ήλιο. Η καταδίωξη είναι η αναφερόμενη ενδεχομένως διπλή ενεργειακή παραγωγή ενός σταθερού ηλιακού συστήματος PV.
Τεχνικά στοιχεία του γυρίζοντας Drive σειράς SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Όνομα προϊόντων | SE17 γυρίζοντας κίνηση με τις μηχανές εργαλείων 43Nm 24Vdc |
Ροπή παραγωγής | 9400 N.m |
Ροπή στιγμής κλίσης | 135600 N.m |
Κράτημα της ροπής | 65040 N.m |
Στατική αξονική εκτίμηση | kN 980 |
Στατική ακτινωτή εκτίμηση | kN 390 |
Δυναμική αξονική εκτίμηση | kN 490 |
Δυναμική ακτινωτή εκτίμηση | kN 245 |
Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή |
Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
Applicatons
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τις γυρίζοντας κινήσεις διπλός-άξονα είναι ηλιακοί ιχνηλάτες διπλός-άξονα, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
