Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | μοντέλο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Επισημαίνω: | Γυρίζοντας Drive δαχτυλιδιών,μηχανή κίνησης σκουληκιών |

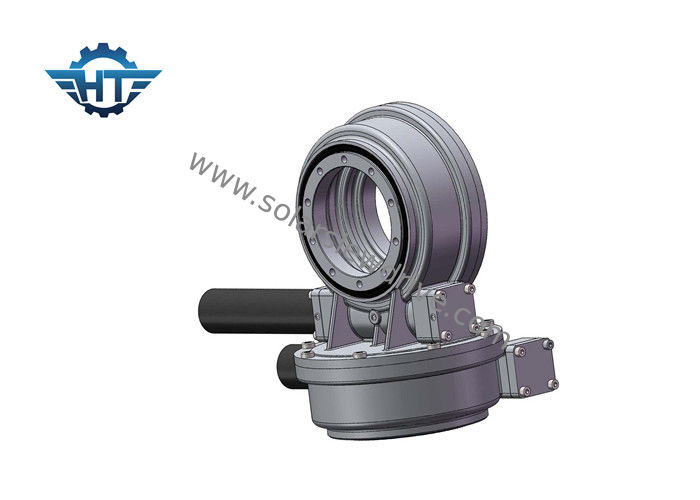

Το υψηλό Drive σκουληκιών ροπής εκμετάλλευσης γυρίζει το Drive με τη μηχανή εργαλείων 12vdc για το ηλιακό ακολουθώντας σύστημα
Περιγραφή
Για έναν διπλό άξονα που το ηλιακό ακολουθώντας σύστημα, βασισμένο στη δομή υποστηριγμάτων differenct, τρεις τύποι γυρίζει τις λύσεις κινήσεων θα μπορούσε να εφαρμοστεί:
1. η χρήση δύο οριζόντιος (τύπος SE) ενιαίος άξονας γυρίζει τις κινήσεις.
2. χρησιμοποιήστε τη μια οριζόντια (τύπος SE) και μια άλλη κατακόρυφο (τύπος του VE).
3. χρησιμοποιήστε έναν διπλό άξονα γυρίζει την κίνηση.
Όλες εκείνες οι λύσεις μπορούν να επιτύχουν να ακολουθήσουν τον ήλιο και κάθετα και οριζόντια, ο οποίος σημαίνει τον ήλιο όλη την ώρα με το άμεσο φως του ήλιου.
Γυρίστε τα Drive που εφαρμόζονται στο διπλό ηλιακό ιχνηλάτη άξονα
Όνομα προϊόντων | SDE7 γυρίστε τα Drive |
Ροπή παραγωγής | 980 N.m 723 ft.lbs |
Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
Εναλλακτικές λύσεις μηχανών | 12/24/48 VDC μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
Ύφος προϊόντων | Διπλός άξονας CPV/HCPV Ηλιακό πιάτο Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
Συνιστώμενο τετράγωνο της επιτροπής | 30 τετραγωνικά μέτρα |
SDE γυρίζει τον πίνακα απόδοσης Drive
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Applicatons
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
