Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Επισημαίνω: | Το εργαλείο σκουληκιών γυρίζει το Drive,γυρίζοντας εργαλείο δαχτυλιδιών |

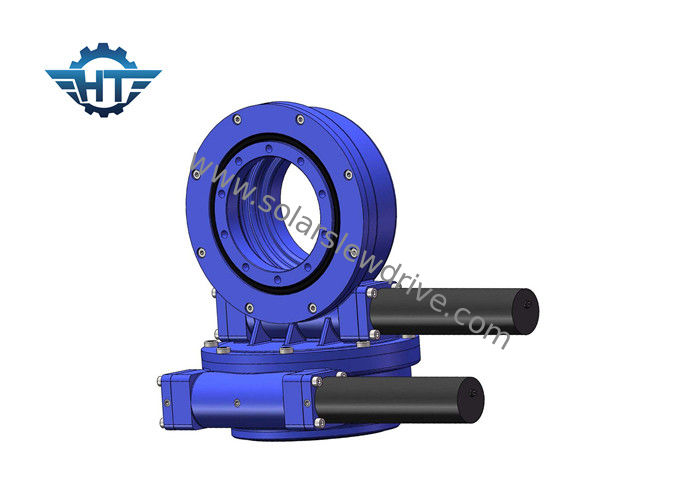

Τυλίξτε το εργαλείο σκουληκιών κλεψυδρών γυρίζει το κιβώτιο ταχυτήτων Drive με τη μηχανή μείωσης για την ηλιακή θερμική δύναμη
Περιγραφή
Η αρχή της ηλιακής θερμικής ηλεκτρικής παραγωγής είναι να συλλεχθεί το φως του ήλιου σε μια συσκευή συλλογής ηλιακής ενέργειας μέσω ενός καθρέφτη, και η ηλιακή ενέργεια χρήσης για να θερμάνει το μέσο μεταφοράς θερμότητας (υγρό ή αέριο) στη συσκευή συλλογής, και να θερμάνουν έπειτα το νερό για να διαμορφώσει τον ατμό που οδηγεί ή που οδηγεί άμεσα τη γεννήτρια για να παραγάγει την ηλεκτρική ενέργεια.
Τύποι συστημάτων
Γενικά, η ηλιακή θερμική ηλεκτρική παραγωγή έχει τους ακόλουθους τέσσερις τύπους: γούρνα, πύργος, πιάτο (δίσκος), και Fresnel.
Γούρνα
Το ηλιακό θερμικό σύστημα ηλεκτρικής παραγωγής τύπων γουρνών καλείται γουρνών παραβολικό σύστημα ηλεκτρικής παραγωγής καθρεφτών ηλιακό θερμικό. Οι παραβολικοί συγκεντρωμένος συλλέκτες τύπων γουρνών τακτοποιούνται σωρηδόν και παράλληλος, θερμαίνοντας το λειτουργώντας μέσο, παράγοντας το superheated ατμό, και οδηγώντας τη γεννήτρια τουρμπίνας ατμού που τίθεται ως στόχος να παραγάγει την ηλεκτρική ενέργεια.
Πύργος
Το 1973, το ξέσπασμα της παγκόσμιας κρίσης πετρελαίου τόνωσε την έρευνα και την ανάπτυξη της ηλιακής τεχνολογίας. Έναντι των ηλιακών κυττάρων, η τιμή είναι υψηλή και η αποδοτικότητα είναι χαμηλή. Η αποδοτικότητα της ηλιακής θερμικής ηλεκτρικής παραγωγής είναι σχετικά υψηλή και η τεχνολογία είναι σχετικά ώριμη.
Πιάτο
Το δίσκων σύστημα ηλεκτρικής παραγωγής τύπων (επίσης γνωστών ως πιάτο) ηλιακό θερμικό είναι το σύστημα παγκόσμιας πρώτο ηλιακής ενέργειας. Αποτελείται από έναν παραβολικό καθρέφτη που αποτελείται από πολλούς καθρέφτες. Λαμβάνει την εστίαση του μέσου παραβολοειδούς και μεταφοράς θερμότητας στο δέκτη θερμαίνεται. Οδηγήστε τη μηχανή για να παραγάγετε την ηλεκτρική ενέργεια περίπου σε 750℃.
Fresnel
Η αρχή εργασίας είναι παρόμοια με τη φωτοθερμική ηλεκτρική παραγωγή τύπων γουρνών, εκτός από το ότι ο συμπυκνωτής δομών Fresnel χρησιμοποιείται αντί του καθρέφτη. Αυτό το καθιστά σχετικά ανέξοδο, αλλά η αποδοτικότητα μειώνεται αντίστοιχα.
Επειδή ένα τέτοιο σύστημα έχει μόνο μερικούς χρόνους να συγκεντρωθεί, η ποιότητα του θερμαμένου υδρατμού δεν είναι υψηλή, έτσι ώστε η ετήσια αποδοτικότητα ηλεκτρικής παραγωγής ολόκληρου του συστήματος μπορεί μόνο να φθάσει για 10% αλλά λόγω της απλής δομής του συστήματος και της άμεσης χρήσης της θερμότητα-μεταφοράς του μέσου για να παραγάγουν τον ατμό, η κατασκευή και τα κόστη συντήρησης της είναι επίσης σχετικά χαμηλές.
Γυρίστε τα Drive που εφαρμόζονται στον πύργο CSP
Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση με τις μηχανές εργαλείων 43Nm 24Vdc |
Ροπή παραγωγής | 980 N.m 723 ft.lbs |
Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος Stepper μηχανή Αβούρτσιστη μηχανή |
Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
Πίνακας απόδοσης του διπλού γυρίζοντας Drive άξονα
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγονταςτηνκίνησησκουληκιώνμέσα
3. Πολυεπαφήδοντιώνγιανα εξασφαλίσειυψηλόφορτίο
4. Self-lockingλειτουργία
Applicatons
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
