Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HANGTUO |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE5 |
Ποσότητα παραγγελίας min: | 1 pc |
---|---|
Τιμή: | 145~226 USD/PC |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15 ~ 30 ημερών |
Δυνατότητα προσφοράς: | 12000 PCS/year |
Τύπος: | Γυρίζοντας Drive | Υλικό: | 42CRMN ή 50Mn |
---|---|---|---|
εφαρμογή: | σύστημα ηλιακής ενέργειας | Εγγύηση: | 10 χρόνια |
Χρώμα: | πελάτης που απαιτείται | Μέγεθος: | 3 ίντσα - 25 ίντσα |
Μοτέρ: | 24V | Χαρακτηριστικό γνώρισμα: | μεγάλη διάρκεια ζωής |
Υψηλό φως: | solar slew drive,slewing drive for solar tracking system |

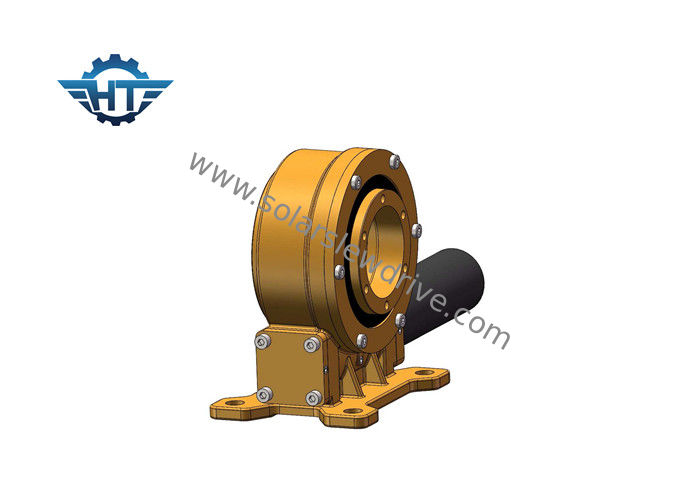

Ο ενιαίος ηλιακός ιχνηλάτης άξονα μικρός γυρίζει το Drive με την ηλεκτρική μηχανή 24vdc για τους συγκεντρωμένους ηλιακούς ιχνηλάτες
Περιγραφή
Ένα slew Drive, που αναφέρεται συνήθως ως κίνηση σκουληκιών ή γυρίζοντας ρουλεμάν, είναι ένα πλήρες, έτοιμος να εγκαταστήσει το σύστημα που αποτελείται από το εργαλείο ή το γυρίζοντας ρουλεμάν δαχτυλιδιών, το σκουλήκι, τη βάση, και την εντελώς εσωκλειόμενη κατοικία. Μπορεί να προσαρμοστεί με υδραυλικό ή τους ηλεκτρικούς κινητήρες, πλανητικά κιβώτια ταχυτήτων.
Η φωτοβολταϊκή καταδίωξη σταθμών παραγωγής ηλεκτρικού ρεύματος περιλαμβάνει τον επίπεδο σύνδεσμο ενιαίος-άξονα, τον πλάγιο σύνδεσμο ενιαίος-άξονα, τον πλάγιο ενιαίος-άξονα, και το ακολουθώντας σύστημα δύο-άξονα.
1. Επίπεδος ενιαίος σύνδεσμος άξονα
Κατάλληλος για τα γεωγραφικά πλάτη κάτω από 30 βαθμούς και τις αλεσμένες κλίσεις λιγότερο από 12 βαθμοί.
2. Πλάγιος ενιαίος σύνδεσμος άξονα
Κατάλληλο για το μέσο στα υψηλά γεωγραφικά πλάτη, το έδαφος πρέπει να είναι περίπου επίπεδο.
3. Πλάγια μονάδα ενιαίος-άξονα
Κατάλληλος για το μέσο στα υψηλά γεωγραφικά πλάτη.
4. Διπλός άξονας
Χαρακτηριστικά γνωρίσματα
1. Περιστραφείτε από 0~180°
2. Συνδέστε μια οδηγώντας μηχανή στη αριστερά ή δεξιά πλευρά
3. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή backholding ροπή, κατάλληλη για την κάθετη εγκατάσταση
9. Χαμηλή συντήρηση
Η κατακόρυφος γυρίζει τις παραμέτρους απόδοσης Drive
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
