Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Αξονικό φορτίο: | 34 kN | Ακτινικό φορτίο: | 58 kN |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,ηλιακή κίνηση ιχνηλατών |

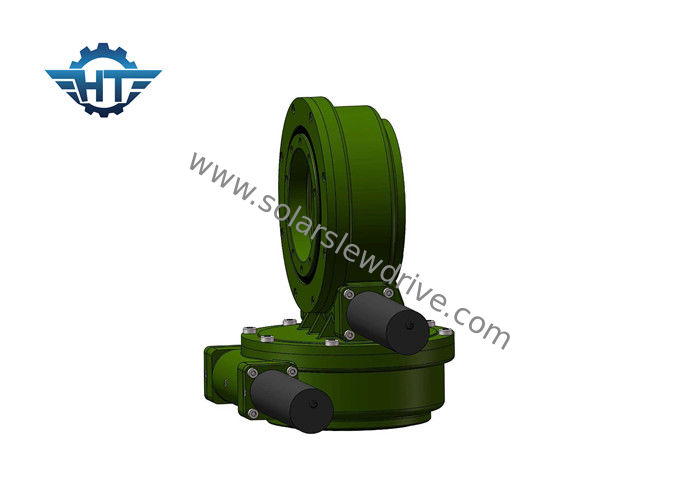

Ο διπλός ηλιακός ιχνηλάτης άξονα γυρίζει το Drive με την πλανητική συνδεμένη μηχανή για το ηλιακό ακολουθώντας σύστημα
Εισαγωγή
SDE7 ο διπλός άξονας 7 ίντσας γυρίζει την κίνηση είναι τέλειος για τις καταστάσεις που διαδρομή ανάγκης προς τον ήλιο όλη την ώρα από την ανατολή στο ηλιοβασίλεμα. Μπορεί να αυξήσει την ικανότητα ενεργειακής παραγωγής. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, μπορεί επίσης ισχύων στα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.
Χαρακτηριστικά γνωρίσματα
1. Τυλίγοντας την κίνηση σκουληκιών μέσα
2. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
3. Self-locking λειτουργία
4. Μπορέστε να αντιστοιχηθείτε το διαφορετικό είδος μηχανών
Τεχνικό φύλλο SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | κλ | ||||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Εφαρμογή
Οι γυρίζοντας κινήσεις μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα των εφαρμογών. Οι τομείς της επέκτασης κυμαίνονται από τους εκσκαφείς και τους γερανούς, υπαίθρια μεταλλεία και ανεμοστρόβιλοι, ως την κεραία. Άλλοι τομείς της εφαρμογής περιλαμβάνουν την εφαρμοσμένη μηχανική και το ηλιακό ακολουθώντας σύστημα.
