Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE5 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
μοντέλο: | 5 ίντσα | Αναλογία εργαλείων: | 37 |
---|---|---|---|
Αποδοτικότητα: | 40% | Τύπος: | διπλός άξονας |
εφαρμογή: | ηλιακό ακολουθώντας σύστημα | OEM Service: | διαθέσιμος |
Τόπο καταγωγής: | Changzhou, Κίνα | Πρόγραμμα οδήγησης: | 12/24vdc μηχανές, σερβο μηχανές |
Υψηλό φως: | solar slew drive,slewing drive for solar tracking system |

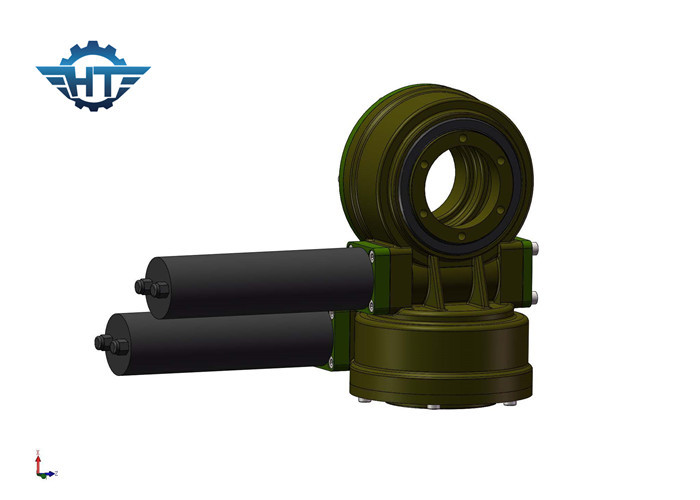

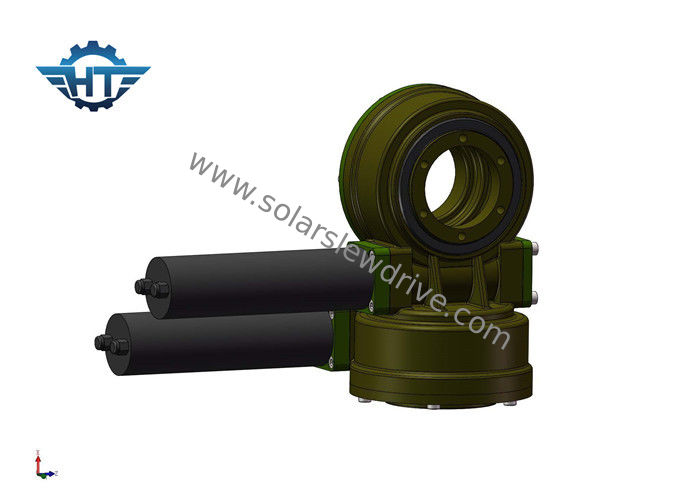

Η διπλή υψηλή σπασμωδική κίνηση άξονα μικρή γυρίζει τα Drive, τη δομή σκουληκιών και εργαλείων για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
Περιγραφή
Οι γυρίζοντας κινήσεις αποτελούνται από τη γυρίζοντας συμπεριφορά, άξονας σκουληκιών, κατοικία, ρουλεμάν, μηχανή και ούτω καθεξής. Η κίνηση μηχανών ο άξονας σκουληκιών, το εξωτερικό δαχτυλίδι να γυρίσει το ρουλεμάν θα περιστραφεί, η εξωτερική παραγωγή δαχτυλιδιών η ροπή μέσω της φλάντζας ενώ το εσωτερικό δαχτυλίδι να γυρίσει το ρουλεμάν καθορίζεται στην κατοικία.
Λειτουργία
Η γυρίζοντας κίνηση είναι σε θέση να στηρίξει περισσότερο αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Η περιστροφική πλάκα ή το πλαίσιο περιστρέφεται στο αζιμούθιο και την ανύψωση που οδηγούνται με να γυρίσει την κίνηση.
Εφαρμογή
Για ηλιακό: Σχεδιάζεται στο ηλιακό ακολουθώντας σύστημα και βελτιώνει την αποδοτικότητα ηλεκτρικής παραγωγής.
Για τη βιομηχανική χρήση: Κυρίως χρησιμοποιημένος για να οδηγήσει δύο σχετικά περιστρεφόμενα αντικείμενα σε 360°.
Πλεονεκτήματα
1. Σχεδιασμένος με τον άξονα σκουληκιών κλεψυδρών που παρέχει την περισσότερες επαφή δοντιών και υψηλότερη ροπή
2. Η ζωή υπηρεσιών αυξάνεται από το εργαλείο και raceway σκληραίνει
3. Η απόδοση προϊόντων εξετάζεται και εξασφαλίζεται ποιότητα των προϊόντων.
Υπάρχουν πολλές εφαρμογές στις οποίες η γυρίζοντας κίνηση μπορεί να χρησιμοποιηθεί, πρώτιστα επειδή είναι τέλεια για τις εφαρμογές που απαιτούν και φορτίο-τη δύναμη και την περιστροφική δύναμη ροπής.
Προδιαγραφές
Πρότυπες παράμετροι απόδοσης SDE | ||||||||||
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
