| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

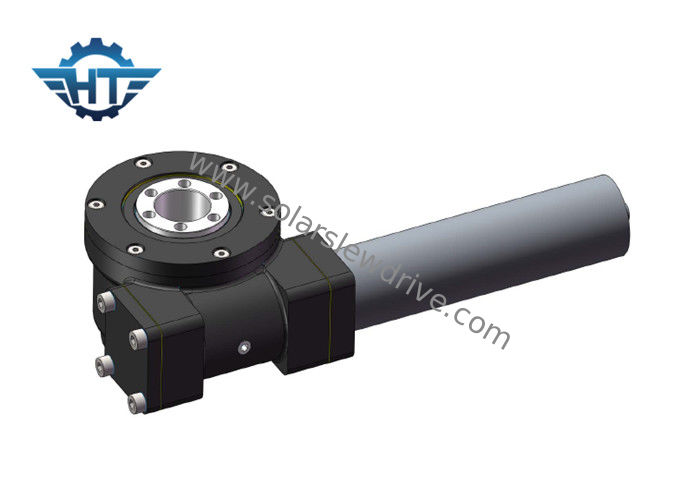

SE1 οριζόντιο ηλιακό Drive ιχνηλατών με το δόντι εργαλείων για το μικρό ενιαίο και διπλό ηλιακό ιχνηλάτη άξονα
Περιγραφή
Γυρίστε τις κινήσεις είναι τέλειος για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Οι κινήσεις έρχονται με μια τεχνολογία σκουληκιών κλεψυδρών, οι οποίες αυξάνουν την αποδοτικότητα των κινήσεων. Η διαφορά μεταξύ της κανονικής και τεχνολογίας κλεψυδρών είναι ότι, σε ένα συμβατικό σύστημα σύνδεσης σκουληκιών, μόνο ένα δόντι του εργαλείου είναι σε επαφή με τον άξονα σκουληκιών, ενώ στην κλεψύδρα, έχει την επαφή πολυ-δοντιών.
Πλεονεκτήματα
Η δομή είναι συμπαγής, η επιστροφής εκκαθάριση είναι μικρή, η ακρίβεια είναι υψηλή, η ζωή υπηρεσιών είναι πολύ μακριά, και η εκτιμημένη ροπή παραγωγής μπορεί να γίνει πολύ μεγάλη. Αλλά η τιμή είναι ελαφρώς ακριβότερη. Οι πλανητικοί μειωτές χρησιμοποιούνται γενικά όταν απαιτείται η υψηλή ροπή σε ένα περιορισμένο διάστημα, δηλ. ο μικρός όγκος και η μεγάλη ροπή, και η αξιοπιστία και η ζωή του είναι καλύτεροι από τους μειωτές εργαλείων κεντρισμάτων. Οι μειωτές εργαλείων κεντρισμάτων χρησιμοποιούνται για την πιό μικρή τρέχουσα κατανάλωση, τις εφαρμογές χαμηλότερου κόστους χαμηλού θορύβου και υψηλής αποδοτικότητας. Οι πλανητικοί μειωτές χαρακτηρίζονται από το μικρό μέγεθος, την υψηλή ροπή παραγωγής και την υψηλή αποδοτικότητα μετάδοσης, εφ' όσον έχουν αυτές τις απαιτήσεις.
Τεχνικά στοιχεία
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | TiltingTorque (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) | IP | Self-locking | Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.10 | 66 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.10 | 66 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ναι | 204 |
