Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE, VE, SDE |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100~1100/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Τύπος: | Γυρίζοντας Drive | Υλικό: | 42CrMo ή 50Mn |
---|---|---|---|
Εξουσιοδότηση: | 3~10 έτη | Μέγεθος: | 3 ίντσα σε 25 ίντσα |
Εφαρμογή: | Βιομηχανικός, ηλιακός ιχνηλάτης | χρώμα: | Πελάτης που απαιτείται |
Μηχανή: | Εναλλασσόμενο ρεύμα ή συνεχές ρεύμα ή Hydarulic | Περιοχή εγκατάστασης: | Ανοικτός τομέας |
Χαρακτηριστικό γνώρισμα: | Εξασφαλίστε | Προστασία: | IP66 |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,γυρίστε την κίνηση για τον ηλιακό ιχνηλάτη |

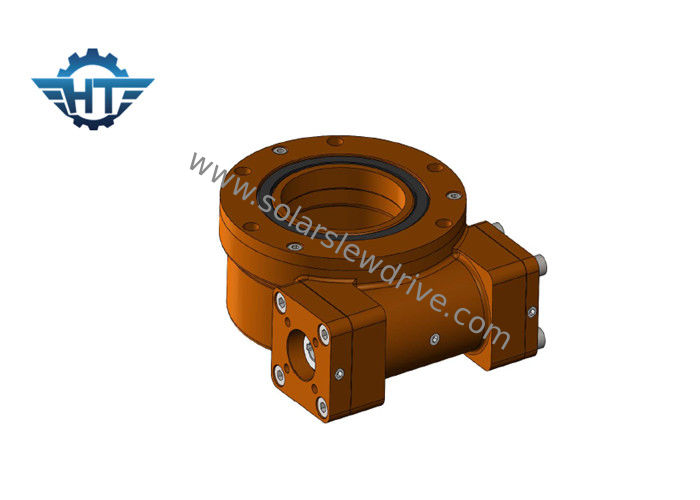

Το SE, VE, εργαλείο σκουληκιών SDE γυρίζει το Drive που χρησιμοποιείται στο ηλιακό ακολουθώντας σύστημα στην αποδοτικότητα αύξησης
Περιγραφή
Ο τύπος γυρίζει το ηλιακό ακολουθώντας σύστημα κίνησης
1) Βέλτιστη κλίση σταθερή
Στα χαμηλά γεωγραφικά πλάτη, η αύξηση στην παραγωγή ηλεκτρικής ενέργειας οφείλεται ελάχιστος στη χαμηλότερη βέλτιστη κλίση (όπως σε 8°, σχεδόν καμία αύξηση) Στα υψηλά γεωγραφικά πλάτη, η βέλτιστη κλίση είναι μεγάλη και το ποσό ηλεκτρικής ενέργειας που παράγεται είναι σημαντικά υψηλότερο (παραδείγματος χάριν, από για 25% σε 50°)
2) Επίπεδος ενιαίος άξονας
Ακολουθεί την αλλαγή της συναφούς γωνίας μέσα σε μια ημέρα από τον ήλιο, και ο ρυθμός αύξησης του στην παραγωγή ηλεκτρικής ενέργειας στα χαμηλά γεωγραφικά πλάτη είναι σημαντικά καλύτερος από αυτός των υψηλών γεωγραφικών πλατών. Γενικά θεωρείται ότι η επίπεδη ενιαία καταδίωξη άξονα είναι καταλληλότερη για τη χρήση των γεωγραφικών πλατών λιγότερο από 30 °.
3) Πλάγιος ενιαίος άξονας
Είναι καταλληλότερο για τα υψηλά γεωγραφικά πλάτη.
4) διπλή καταδίωξη άξονα
Αυτή η προσέγγιση είναι σαφώς η υψηλότερη στην αύξηση στην παραγωγή ηλεκτρικής ενέργειας λόγω της καταδίωξης των αλλαγών στη συναφή γωνία του ήλιου μέσα σε μια ημέρα και μέσα σε ένα έτος.
5) Σταθερός διευθετήσιμος
Αυτός ο τύπος είναι βασισμένος στην αλλαγή της γωνίας της πρόσπτωσης μέσα σε ένα έτος από τον ήλιο για να ρυθμίσει την κλίση του υποστηρίγματος, επιτυγχάνοντας κατά συνέπεια μια αύξηση στην ηλεκτρική παραγωγή
Η πιό θεμελιώδης διαφορά μεταξύ των διαφορετικών τοποθετώντας μεθόδων είναι η διαφορά στην ηλεκτρική παραγωγή που φέρνουν. Φυσικά, θα υπάρξουν διαφορές στην αρχική επένδυση και τα λειτουργικά κόστη συντήρησης.
Οι πλανητικοί μειωτές είναι ιδανικοί για τις εφαρμογές που απαιτούν την υψηλή ροπή σε μια μικρή συσκευασία και έναν άξονα παραγωγής με την ομοαξονική ευθυγράμμιση
Τεχνικά στοιχεία
Πρότυπες παράμετροι απόδοσης του VE | |||||||||||
Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (N.m) | TiltingTorque (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Ακρίβεια (βαθμός) | Ακρίβεια | IP | Self-locking | Βάρος (κλ) |
3» | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ναι | 12kg |
5» | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ναι | 18kg |
7» | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ναι | 32kg |
8» | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Ναι | 28kg |
9» | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ναι | 52kg |
12» | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ναι | 65kg |
14» | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ναι | 88 κλ |
17» | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ναι | 135 κλ |
21» | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ναι | 192 κλ |
25» | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ναι | 251 κλ |
Πρότυπες παράμετροι απόδοσης SDE | |||||||||||
Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | TiltingTorque (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) | IP | Self-locking | Βάρος (κλ) |
3» | 600 | 1500 | 5800 | 10 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ναι | 25kg |
5» | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ναι | 34kg |
7» | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ναι | 56kg |
9» | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ναι | 92kg |
12» | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ναι | 160 κλ |
14» | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ναι | 224kg |
17» | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ναι | 320kg |
21» | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ναι | 492kg |
25» | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ναι | 705 κλ |
Πρότυπες παράμετροι απόδοσης SE | |||||||||||
Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | TiltingTorque (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) | IP | Self-locking | Βάρος (κλ) |
1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.10 | 66 | Ναι | 6 |
3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.10 | 66 | Ναι | 8 |
5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ναι | 12 |
7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ναι | 21 |
9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ναι | 49 |
12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ναι | 61 |
14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ναι | 63 |
17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ναι | 105 |
21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ναι | 149 |
25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ναι |
204 |
