| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 100~1100/ pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

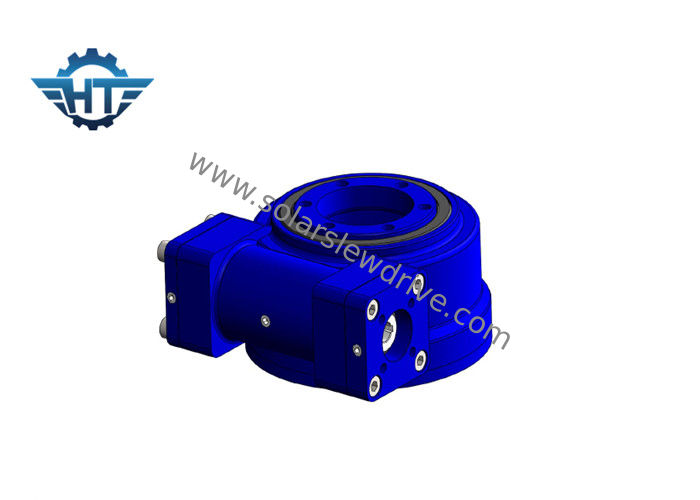

Συνολικά εσωκλειόμενος μικρός γυρίζει το Drive με τη σφράγιση σκελετών, βαθμός προστασίας IP66 για το σκληρό περιβάλλον
Περιγραφή
Γυρίστε τις κινήσεις είναι μια όλος--μια μονάδα που αποτελείται από συνδεμένος γυρίζει το δαχτυλίδι, το εργαλείο κίνησης, την κατοικία, και τη μηχανή (ηλεκτρική, υδραυλική ή μηχανή εναλλασσόμενου ρεύματος). Σχεδιασμένος για αξονική, την ακτινωτή, και φόρτωση στιγμής.
Μας γυρίστε τις κινήσεις τροφοδοτείται με την τεχνολογία σκουληκιών κλεψυδρών (διπλό τύλιγμα) για τον αυξανόμενο χειρισμό, την αποδοτικότητα και την ακρίβεια φορτίων.
Κατασκευάζουμε μια ευρεία ποικιλία γυρίζουμε τις κινήσεις, τα πρότυπα μεγέθη, τις σειρές απόδοσης, τις επιλογές σφράγισης, τα τοποθετώντας χαρακτηριστικά και τις διαφορετικές αναλογίες μείωσης εργαλείων στις 28:1 στις 150:1.
Γυρίστε τις κινήσεις θα μπορούσε να τοποθετηθεί οριζόντια, κάθετα, ή συνδυασμός πολλαπλάσιου άξονα.
Τεχνικά στοιχεία
Πρότυπο |
Εκτιμημένη ροπή παραγωγής (N.m) |
TiltingTorque (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) | IP | Self-Locking | Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Ναι |
204 |
Διαστάσεις
Άλλες επιλογές
Ηλεκτρική, υδραυλική μηχανή, μηχανή εναλλασσόμενου ρεύματος
Στέγαση: Ανοικτός ή κλειστός
Προσαρμοσμένες διαμορφώσεις εισαγωγής
Σχέδια συνήθειας ανά απαιτήσεις εφαρμογής
Πλανητική μηχανή εργαλείων
Μια πλανητική ή epicyclic μηχανή εργαλείων συνδυάζει μια μηχανή με τα πλανητικά εργαλεία σε μια προσυναρμολογημένη, έτοιμη προς χρήση συσκευασία. Προστάτευσε συνήθως από τη θερμότητα συρρικνώνεται και στάζει το χρώμα για να έχει έναν υψηλότερο βαθμό IP. Παρέχει τις σημαντικές αναλογίες μείωσης και την υψηλή παραγωγή σε μια συμπαγή μονάδα.
Πλεονεκτήματα των πλανητικών μηχανών εργαλείων
Οι πλανητικές μηχανές εργαλείων είναι μια έξυπνη επιλογή για ποικίλες εφαρμογές που χρειάζονται την υψηλή ροπή και αργόστροφος.
1. Συμπαγές μέγεθος μηχανών
2. Πυκνότητα υψηλής δύναμης
3. Εκτεταμένη ζωή εργαλείων
4. Υψηλή αποδοτικότητα
5. Υπερβολικά ακριβής λειτουργία συνοδοντώσεων τροχών
6. Χαμηλή σπασμωδική κίνηση
Τεχνικά στοιχεία
| Τύπος | Τάση DC.(V) | Κανένα φορτίο | Εκτιμημένος | Ανώτατη ροπή (NM) | ||||
| Τρέχον (α) | Ταχύτητα (περιστροφή/λεπτό) | Ταχύτητα μηχανών (περιστροφή/λεπτό) | Τρέχον (α) | Ταχύτητα (r/min) | Ροπή (NM) | |||
| ZYT09RC | 24 | 0,8 (MAX) | 2.6 | 1100 | 9.5 (MAX) | 2.0 | 350 | 400 |
Διαστάσεις
