Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive

Αρχική Σελίδα ΠροϊόνταΟ ηλιακός ιχνηλάτης γυρίζει το Drive

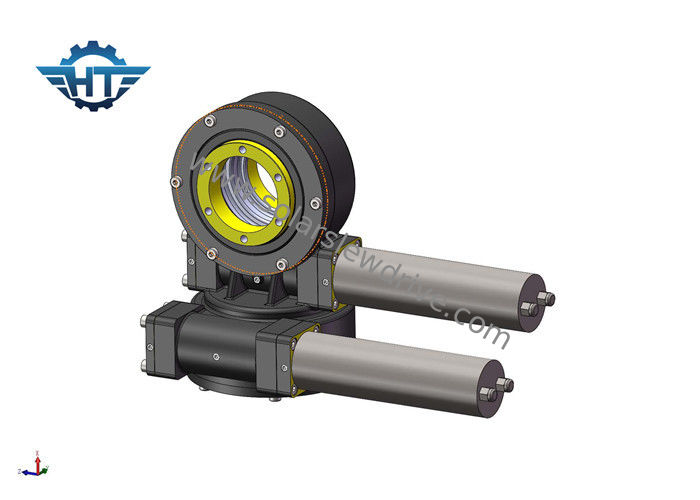

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας
SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HangTuo
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: SDE3
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: USD 100~380/ pc
Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ
Χρόνος παράδοσης: 15~45 ημέρες
Όροι πληρωμής: L / C, T / T, Western Union
Δυνατότητα προσφοράς: 2.000 τεμ ανά μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Θέση προέλευσης: Changzhou, Κίνα (ηπειρωτική χώρα) Παροχή ηλεκτρικού ρεύματος: 24VDC
Αισθητήρες αιθουσών: Αριθ. Τύπος μηχανής: πλανητική βουρτσισμένη συνεχής μηχανή
Χαρακτηριστικό γνώρισμα: Συνολικά εσωκλειόμενος Υλικό: 42CrMo ή 50Mn
Υψηλό φως:

γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα

,

ηλιακή κίνηση ιχνηλατών

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive με τη υψηλή ακρίβεια για το συγκεντρωμένο σταθμό ηλιακής ενέργειας



Περιγραφή



Πώς να επιλέξει μια συσκευή μετάδοσης για το φωτοθερμικό σύστημα ηλεκτρικής παραγωγής πύργων



Η συσκευή μετάδοσης είναι σημαντική στην αποδοτικότητα του σταθμού παραγωγής ηλεκτρικού ρεύματος πύργων



Στο φωτοθερμικό σταθμό παραγωγής ηλεκτρικού ρεύματος πύργων, οι δεκάδες χιλιάδων καθρέφτες συλλέγουν την ηλιακή ακτινοβολία στον απορροφητή θερμότητας στο τέλος του θερμότητα-απορροφώντας πύργου προκειμένου να συλλεχθούν οι υψηλές θερμοκρασίες και να μαζευτεί η θερμότητα. Προκειμένου να εξασφαλιστεί συνεχής και σταθερή συλλογή της θερμότητας, ο καθρέφτης πρέπει πάντα να ακολουθήσει τη θέση του ήλιου, μέσω της συσκευής μετάδοσης στην οριζόντια κατεύθυνση αζιμουθίου και ανύψωσης της μετακίνησης (διπλός άξονας).

Η πιό κοινή συσκευή μετάδοσης είναι πύργος CSP-γυρίζει την κίνηση



SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας 0



Γυρίστε την κίνηση οδηγείται συνήθως από μια μηχανή για να οδηγήσει την περιστροφή του καθρέφτη στην κατεύθυνση των δύο αξόνων. Δεδομένου ότι μια μηχανή ακρίβειας, η εφαρμογή γυρίζει η κίνηση στη φωτοθερμική βιομηχανία ηλεκτρικής παραγωγής πρέπει να ελέγξει την ακρίβεια καταδίωξης μέσα σε 1mrad. Η διπλή επιφάνεια ροδών και δοντιών σκουληκιών δομών φακέλων που παγιδεύει την περιοχή είναι μεγάλη, η ακρίβεια μετάδοσης είναι υψηλότερη, η αντίσταση αντίκτυπου είναι ισχυρή, το χαμηλό ποσοστό ένδυσής του μπορεί να εξασφαλίσει μακροπρόθεσμη χρήση υπό τους όρους της ακρίβειας και της ζωής, καταλληλότερους για το φωτοθερμικό σταθμό παραγωγής ηλεκτρικού ρεύματος στα βορειοδυτικά του σκληρού περιβάλλοντος.



Τεχνικά στοιχεία



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής (N.m) Ροπή κλίσης (N.m) Κράτημα της ροπής (N.m) Αξονικό φορτίο (kN) Ακτινωτό φορτίο (kN) Αποδοτικότητα Ακρίβεια (°) Self-locking Βάρος (κλ)
32:1 400 1000 1800 22 12 40% ≤0.1 Ναι 6
31:1 600 1500 3000 30 16 40% ≤0.1 Ναι 8
37:1 800 6000 9200 68 27 40% ≤0.1 Ναι 12
57:1 2000 13500 13200 132 58 40% ≤0.1 Ναι 21
61:1 4400 45000 30800 340 130 40% ≤0.1 Ναι 49
12» 78:1 5800 54400 40560 480 190 40% ≤0.1 Ναι 61
14» 85:1 6550 68000 54200 680 230 40% ≤0.1 Ναι 63
17» 102:1 9400 135600 65040 980 390 40% ≤0.1 Ναι 105
21» 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ναι 149
25» 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ναι 204



Μηχανή



βουρτσισμένη 24V ΣΥΝΕΧΉΣ μηχανή



Προδιαγραφή:

Τάση: 24VDC

Προαιρετική τάση: 12V, 48V

Κανένα ρεύμα φορτίων: 0.6A (ανώτατος)

Καμία ταχύτητα παραγωγής φορτίων: 3.2 περιστροφή/λεπτό

Καμία ταχύτητα φορτίων: 1300 περιστροφές/λεπτό



Εκτιμημένη ταχύτητα: 2 περιστροφές/λεπτό

Εκτιμημένη ροπή: 43 NM

Ανώτατη ροπή: 48 NM

Εκτιμημένο ρεύμα: 1.8A (ανώτατος)

Κατηγορία IP: IP55

Βάρος: 2000 γ



Διαστάσεις

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας 1

Άξονας: 12mm



Η τάση, η ισχύς και η ταχύτητα μηχανών θα προσαρμοστούν σύμφωνα με το αίτημά σας κάτω από την περίσταση της εφαρμόσιμης διάστασης.
