| Brand Name: | HangTuo |
| Model Number: | ZSE 7» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

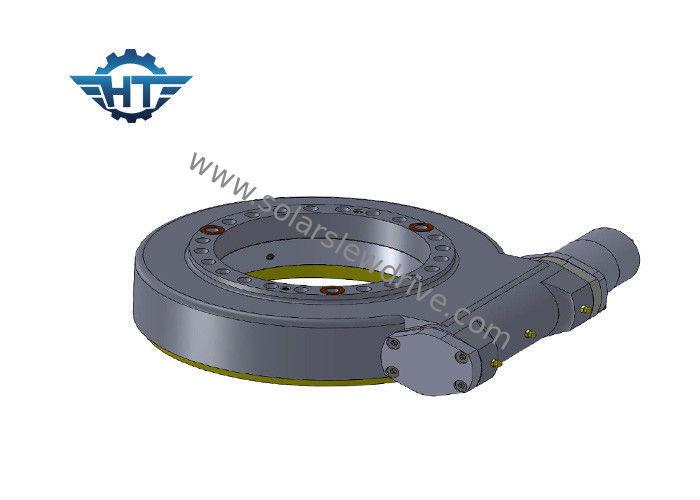

Ηλιακά γυρίζοντας Drive σειράς υψηλής ακρίβειας ZSE με 24 VDC ηλεκτρικές πλανητικές μηχανές εργαλείων
Περιγραφή
Σπασμωδική κίνηση – η υπάρχουσα εκκαθάριση δημιουργεί άνοιγμα μεταξύ των δοντιών εργαλείων και το σκουλήκι είναι πολύ ένα κοινό και συχνά ένα ιδιαίτερο και ένας παράγοντας κλειδί στα σχέδια των συστημάτων εργαλείων και κίνησης. Τα χάσματα μεταξύ τους δίνουν το περιθώριο για την εφαρμογή της λίπανσης και μπορούν να βοηθήσουν να προσαρμόσουν τις πιέσεις της θερμότητας λειτουργίας μέσα.
Το εργαλείο και το σκουλήκι είναι επαφή σε έναν όρο κοντά στο τέλειο πλέγμα. Αυτό επιτρέπει με τη σειρά μια ιδιαίτερα αποδοτική μεταφορά της κινητήριας δύναμης, την ομοιόμορφη διανομή φορτίων και ένα πολύ εντυπωσιακό επίπεδο ακρίβειας προσδιορισμού θέσης στην κίνηση
Τα γυρίζοντας κιβώτια ταχυτήτων μας έχουν αποδειχθεί καλά λειτουργούντα υπό τις ακραίες λειτουργούσες συνθήκες. Παρείχαμε ότι γυρίστε τις κινήσεις με τη εξοικονόμηση κόστους από τα τυποποιημένα μέρη, μείωσε τους χρόνους μολύβδου, τα δοκιμασμένα και αποδεδειγμένα σχέδια πέρα από ολόκληρη τη σειρά και εύκολα - διαθέσιμες εφεδρείες για τις μονάδες στην υπηρεσία ειδικά στη μαζική παραγωγή.
Παράμετροι των γυρίζοντας κινήσεων ZSE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος | Αναλογία |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | ||||
| 3» | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Ναι | 9kg | 31:1 |
| 5» | 37:1 | 317.5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Ναι | 14kg | 37:1 |
| 7» | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Ναι | 23kg | 57:1 |
| 9» | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Ναι | 44 κλ | 61:1 |
Παράμετροι των γυρίζοντας Drive SE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Εφαρμογές που χρειάζονται τη υψηλή ακρίβεια
1. Περιστροφικοί πίνακες
2. Ρομποτικό σύστημα
3. Συγκεντρωμένοι σταθμοί ηλιακής ενέργειας
4. Δορυφόρος κεραιών
