Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | ZSDE5 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Πρότυπο: | 5 ίντσα | Αναλογία εργαλείων: | 37:1 |
---|---|---|---|
Αποδοτικότητα: | 40% | Τύπος: | δύο κατευθύνσεις που τοποθετούνται |
Εφαρμογή: | csp & cpv | Υπηρεσία cOem: | Διαθέσιμος |
Θέση προέλευσης: | Changzhou, Κίνα | Οδηγός: | Stepper μηχανή/αβούρτσιστη μηχανή |
Υψηλό φως: | υδραυλικός γυρίστε τη μηχανή,ηλιακή κίνηση ιχνηλατών |

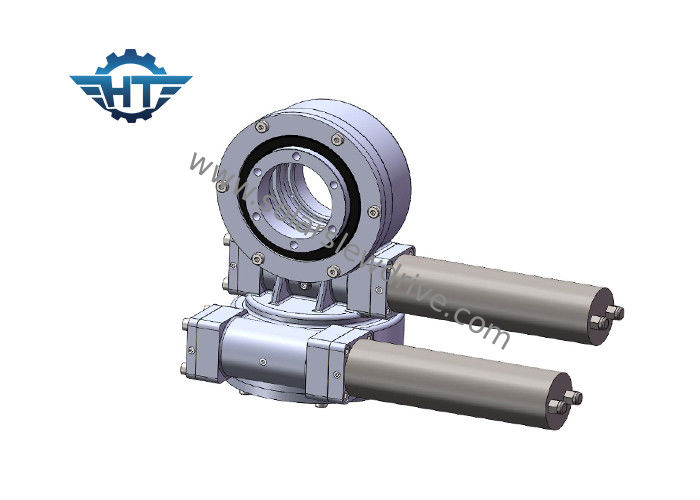

ZSDE5 το εργαλείο σκουληκιών ηλιακό γυρίζει το Drive για το σταθμό ηλιοστάτων/πύργων, διπλοί ηλιακοί ιχνηλάτες άξονα
Περιγραφή
Ο διπλός άξονας γυρίζει την κίνηση (τύπος ZSDE) - για το ηλιόστατο csp
Ένα ηλιόστατο είναι μια συσκευή που περιλαμβάνει το amirror, συνήθως ένας καθρέφτης αεροπλάνων, ο οποίος γυρίζει ώστε να συνεχίσει το φως του ήλιου προς έναν προκαθορισμένο στόχο, που αντισταθμίζει τις προφανείς κινήσεις του ήλιου στον ουρανό.
Ο διπλός άξονας μηδενικά γυρίζοντας κινήσεις σειράς baclash είναι μια τέλεια λύση για τους καθρέφτες. Η κύρια λειτουργία της είναι συντήρηση που οι καθρέφτες περιστρέφονται προς δύο κατευθύνσεις ταυτόχρονα και στο σταύλο μεταξύ, και αρκετά αξιόπιστος να εργαστούν στις σκληρές υπαίθριες συνθήκες.
Αξιοπιστία
Οι γυρίζοντας κινήσεις διπλός-άξονα ZSDE μας βεβαιώνονται για έναν χρόνο ζωής τομέων 30-έτους του ακριβούς τρισδιάστατου προσδιορισμού θέσης. Οι κινήσεις SDE δημιουργούν μια αποδοτική και αξιόπιστη λύση σε μια ενιαία κίνηση. Είμαστε κατάλληλοι τα όλες συστατικά και τις πρώτες ύλες μας χρησιμοποιώντας τα πρότυπα που καθορίζονται από το ISO 9001, πιστοποιήσεις CE για να μεγιστοποιήσουν τη ζωή τομέων.
Παράμετροι της σειράς SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Εγκατάσταση του Slew Drive
1. Καθαρίστε την τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.
2. Ανυψώστε γυρίζει την κίνηση με τα μπουλόνια ματιών.
3. Γυρίστε την κίνηση θα τοποθετηθεί στον εκφορτωμένο όρο.
4. Η ακόλουθη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.
5. Εφαρμόστε το υγρό κλειδαριών νημάτων στα νήματα.
6. Βάλτε το υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ ζητώντας τα μέρη συναρμολογήσεων πλήρως.
7. Φορτώστε εκ των προτέρων τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.
Πώς να επιλέξει το κατάλληλο μέγεθος να γυρίσει τις κινήσεις;
Η επιλογή ενός κατάλληλου μεγέθους των γυρίζοντας κινήσεων προκειμένου να αποφύγει από όχι μόνο την έλλειψη απόδοσης ή το πλεόνασμα απόδοσης είναι παιχνίδι ένας σημαντικός ρόλος στην επίτευξη των οικονομικώς αποδοτικών λύσεων.
Παρακαλώ μας δώστε τις ακόλουθες πληροφορίες προκειμένου να επιλέξετε μια κατάλληλη γυρίζοντας κίνηση:
1. η εφαρμογή
2. η τόκα παραγωγής που απαιτείται. Εάν δεν έχετε μια σαφή ιδέα εκείνου του στοιχείου, μας πέστε ακριβώς το φορτίο, παραδείγματος χάριν, το βάρος των επιτροπών και των να τοποθετήσει υποστηριγμάτων στη γυρίζοντας κίνησή μας.
3. οι διαστάσεις φορτίων και ο μεγαλύτερος αέρας στην περιοχή σας στα προηγούμενα 10 έτη που χρησιμοποιούνται για να υπολογίσουν εάν η κίνηση συστήσαμε θα μπορούσαν να αντέξουν το φορτίο maxium όταν έρχεται ο μεγάλος αέρας.
4. η παραγωγή επιταχύνει εσείς απαίτησε όποιος θα μας βοηθήσει για να συστήσει τις κατάλληλες μηχανές για σας.
5. άλλα informations όπως η σπασμωδική κίνηση, η απαίτηση βαθμού IP κ.λπ.
