| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

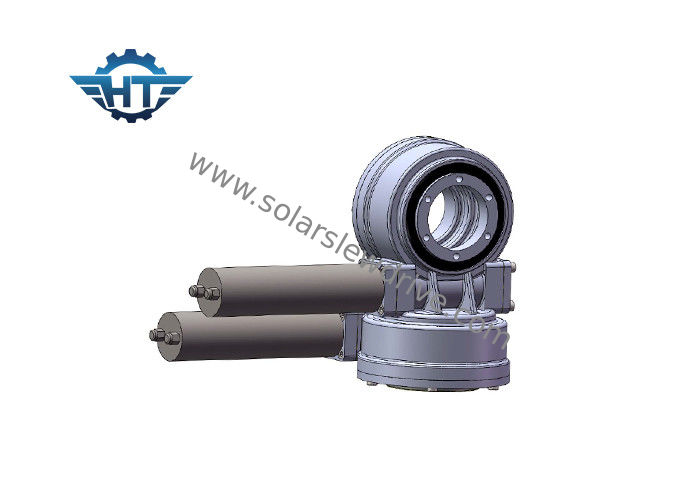

SDE5 η υψηλή ροπή εκμετάλλευσης γυρίζει το κιβώτιο ταχυτήτων Drive της επαφής δοντιών με τη μηχανή Nema για τις ηλιακές εγκαταστάσεις
Περιγραφή παραγωγής
Πρότυπο: SDE5
Θέση προέλευσης: Changzhou, Κίνα
Εμπορικό σήμα: HT
Τύπος: Εσωκλειόμενος
Υλικό: 42CrMo, 50Mn
Ροπή παραγωγής: 800 N.m
Ροπή στιγμής κλίσης: 6000 N.m
Κράτημα της ροπής: 9200 N.m
Στατική αξονική εκτίμηση: 16 KN
Στατική ακτινωτή εκτίμηση: 27 KN
Δυναμική αξονική εκτίμηση: 8 KN
Δυναμική ακτινωτή εκτίμηση: 14 KN
Αναλογία εργαλείων: 37:1
Αποδοτικότητα: 40%
Η γυρίζοντας κίνηση του Hangtuo αποτελείται από την κατοικία, γυρίζοντας συμπεριφορά, σφράγιση, που τυλίγει το σκουλήκι με μερικά ολοκληρωμένα ανταλλακτικά. Μπορούμε επίσης να παραγάγουμε την ηλεκτρονική μηχανή και την υδραυλική μηχανή που χρησιμοποιούνται για να γυρίσουμε τις κινήσεις, οι οποίες μπορούν κινήσεις για τη δεξιόστροφη κατεύθυνση και την αντίθετη δεξιόστροφη περιστροφή κατεύθυνσης.
Πλεονεκτήματα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Μεγαλύτερο φορτίο κίνησης για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
Παράμετροι της σειράς SDE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Υπάρχει συνήθως ενιαίος τύπος άξονα ο διπλός τύπος άξονα, ο κάθετος τύπος και ο διπλός τύπος σκουληκιών από 3 έως 25 ίντσα, για τη λεπτομέρεια pls μας έρχονται σε επαφή με για το σχεδιασμό πωλήσεων.
