| Brand Name: | HangTuo |
| Model Number: | SE1 " ~25» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |
Περιγραφή προϊόντων

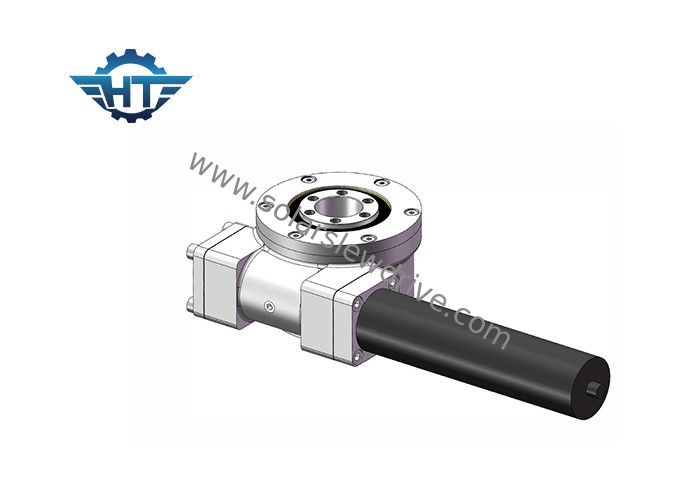

Οι γυρίζοντας κινήσεις μας έρχονται σε ποικίλα πρότυπα μεγέθη από 1 ίντσα σε 25 ίντσες, σειρές απόδοσης από 0,3 έως το kNm 21. Έχουμε επίσης τις γυρίζοντας κινήσεις της διαφορετικής σπασμωδικής κίνησης. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα), και μπορούν να τοποθετηθούν κάθετα, οριζόντια ή και τα δύο.
Κάθετη σειρά
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
| 8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
Οριζόντια σειρά
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Κράτημα της ροπής | Αξονικό φορτίο | Ακτινωτό φορτίο | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | N.m | kN | kN | βαθμός | Ναι | κλ | |||
| 1» | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ναι | 9 |
| 5» | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 14 |
| 7» | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 23 |
| 9» | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 44 |
| 12» | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 51 |
| 14» | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ναι | 62 |
| 17» | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ναι | 85 |
| 21» | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 141 |
| 25» | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 182 |
Διπλή σειρά άξονα
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Διπλή σειρά σκουληκιών
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος | |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | ||||
| 14» | 85:1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | Ναι | 70 κλ | |
| 17» | 102:1 | 18525 | 160000 | 480 | 190 | 131200 | 40% | ≤0.1 | Ναι | 102 κλ | |
| 21» | 125:1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≤0.1 | Ναι | 153 κλ | |
| 25» | 150:1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | Ναι | 202 κλ | |
