| Brand Name: | HangTuo |
| Model Number: | SE14» |
| MOQ: | 1 κομμάτι |
| τιμή: | USD 280~504 / pc |
| Delivery Time: | 15~45 ημέρες |
| Payment Terms: | L / C, T / T, Western Union |

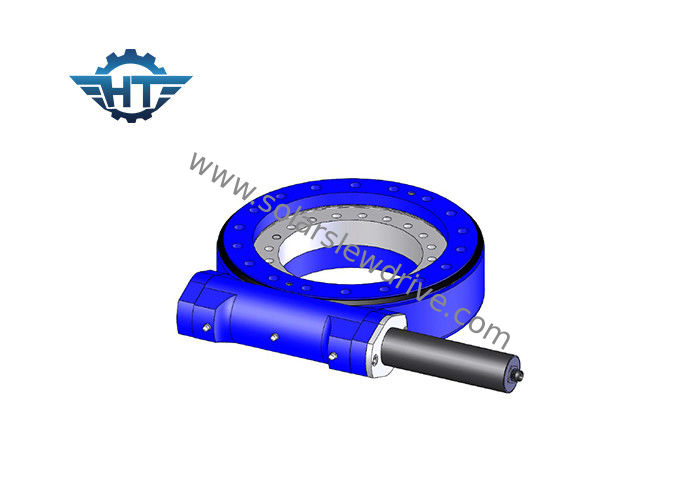

SE14 η αναλογία 85/1 μικρό εργαλείο εργαλείων σκουληκιών σπασμωδικής κίνησης γυρίζει το Drive για τον ενιαίο άξονα και τους διπλούς ηλιακούς ιχνηλάτες άξονα
Περιγραφή
Δομικά χαρακτηριστικά
Η γυρίζοντας κίνηση σκουληκιών αποτελείται από το εργαλείο σκουληκιών, άξονας σκουληκιών, κατοικία, ρουλεμάν, μηχανή και ούτω καθεξής. Η κίνηση μηχανών ο άξονας σκουληκιών, το σκουλήκι και τυλίγει το σκουλήκι και το εργαλείο είναι δεσμευμένο για να αυξήσει τη ροπή, σταθερός και αξιόπιστος.
Απόδοση
Η γυρίζοντας κίνηση είναι σε θέση να στηρίξει περισσότερο αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Η περιστροφική πλάκα ή το πλαίσιο περιστρέφεται στο αζιμούθιο και την ανύψωση που οδηγούνται με να γυρίσει την κίνηση.
Πεδίο εφαρμογής
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες.
Πίνακας απόδοσης SE14
| Πρότυπο | οριζόντια κίνηση σκουληκιών 14 ίντσας |
| Αναλογία | 85:1 |
| Βαθμός IP | IP66 |
| Εκτιμημένη ροπή παραγωγής | kNm 44 |
| Ροπή κλίσης | kNm 135 |
| Αξονικό φορτίο | kN 680 |
| Ακτινωτό φορτίο | kN 230 |
| Κράτημα της ροπής | kNm 68 |
| Αποδοτικότητα | 40% |
| Ακρίβεια | ≤0.1 ° |
| Self-locking | Ναι |
| Βάρος | 62 κλ |
| Θερμοκρασία εργασίας | -30~+120 ℃ |
Τεχνικά στοιχεία των γυρίζοντας Drive SE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Οι υπηρεσίες μας
Υπάρχουν περισσότερα από 10 διαφορετικά μεγέθη, που αρχίζουν από μέγεθος ίντσας σε 3 " μέγεθος 25 το”, μεταξύ τους είναι 5», 7», 9» 12», 14», 17», 19» και 21». Και οι δύο χρησιμοποιούνται ευρέως στα ηλιακά ακολουθώντας συστήματα (PV, CPV, HCPV και ηλιόστατο) και τα κανονικά οχήματα, όπως οι ανελκυστήρες ατόμων, τους γερανούς φορτηγών, καθώς επίσης και τα μορφωματικά οχήματα.
