Ο ειδικός σχεδιασμένος διπλός άξονας γυρίζει τη μηχανή εναλλασσόμενου ρεύματος/συνεχούς ρεύματος Drive για το οριζόντια ενιαίο ακολουθώντας σύστημα
Περιγραφή

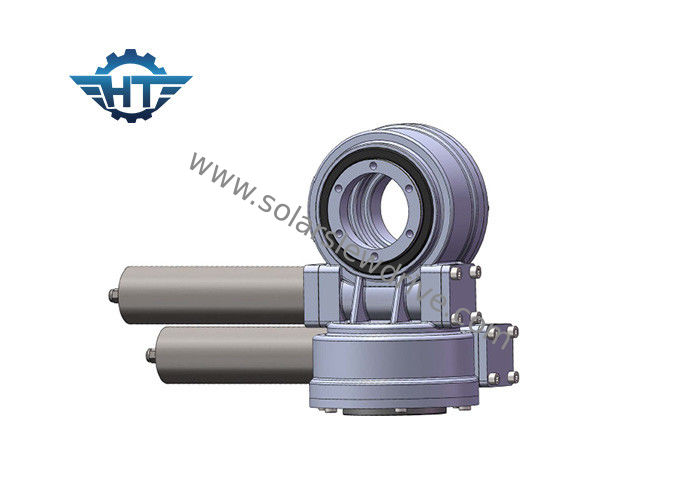

SDE3 διπλή γυρίζοντας κίνηση άξονα για το PV, ηλιακό ακολουθώντας σύστημα CPV.
Το γυρίζοντας Drive Hangtuo είναι ένας επαγγελματικός γυρίζοντας κατασκευαστής έρευνα και ανάπτυξη κίνησης, τα οποία εφαρμόζονται ευρέως στη νέα ενέργεια (ενιαίο και διπλό ηλιακό ακολουθώντας σύστημα άξονα PV/CPV/CSP, αιολική ενέργεια), τα μηχανήματα εφαρμοσμένης μηχανικής (μηχανήματα κατασκευής πεζοδρομίων, εγκαταστάσεις λιμένων και περιοχή μεταλλείας), το δορυφορικό δέκτη και άλλους τομείς.
Στην ανάπτυξη των νέων παραγωγών ενημερωμένων συνεχώς, οι γυρίζοντας κινήσεις μας σχεδιάζονται με να γυρίσουν τον άξονα σκουληκιών δαχτυλιδιών και κλεψυδρών, από την παραδοσιακή επαφή σημείου στην επαφή επιφάνειας, η οποία έχει το πλεονέκτημα της ισχυρής ροπής παραγωγής, της ομαλής περιστροφής και της ένδυση-αντίστασης για τη συμπεριφορά του υψηλότερου ακτινωτού & αξονικού φορτίου και την κλίση της ροπής στιγμής.
Υπάρχουν είδη προτύπων των παραγωγών στην επιχείρησή μας από 3» σε 25» (raceway διάμετρος). Η γυρίζοντας κίνηση μπορεί να προσαρμοστεί για να καλύψει την ειδική απαίτηση για τη νέα εφαρμογή ενεργειακών και εφαρμοσμένης μηχανικής μηχανημάτων. Η παραγωγή μας επιλέγεται από τους πελάτες στο εξωτερικό και το σπίτι με την αξιόπιστες ποιότητα και τη φήμη.
Τομέας εφαρμογής
Η γυρίζοντας κίνηση σειράς SDE μας που χρησιμοποιείται κυρίως για το PV, STP, ηλιακά ακολουθώντας συστήματα CSP.
Οι άλλοι τύποι μας να γυρίσουν τις κινήσεις χρησιμοποιούνται ευρέως για τις εφαρμογές κατασκευής, όπως οι γερανοί φορτηγών, manlifts, οι περιστροφικές πλάκες, τα μηχανήματα λιμένων, τα μορφωματικά οχήματα, τα μικρά συστήματα αιολικής ενέργειας και οι δορυφορικές επικοινωνίες, οι μεταφορείς βαριών φορτίων, ο εξοπλισμός επιθεώρησης γεφυρών, η τηλεσκοπική λειτουργώντας πλατφόρμα, rotator καλαθιών οι απαιτήσεις, ο γερανός γιοτ, ο αναμίκτης τσιμέντου, ο εκσκαφέας, κ.λπ. Μπορούμε επίσης να παρέχουμε το πολλαπλάσιο μέγεθος να γυρίσουμε την κίνηση και να γυρίσουμε τα berarings, την υδραυλική μηχανή & τη ΣΥΝΕΧΗ μηχανή για να ταιριάξουμε με να γυρίσουμε τις κινήσεις. Τα προϊόντα έχουν εξαχθεί σε όλο τον κόσμο.
Χαρακτηριστικά γνωρίσματα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Οδηγήστε το μεγαλύτερο φορτίο για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
Οδηγίες εγκατάστασης
Η οριζόντια εγκατάσταση & η κάθετη εγκατάσταση, βλέπουν κάτω από την εικόνα.
Οι ενιαίες κινήσεις sleiwng ρυμούλκησης μπορούν να επιτύχουν τα διπλά συστήματα κίνησης άξονα γυρίζοντας.
Μια διπλή γυρίζοντας κίνηση άξονα μπορεί να επιτύχει τα διπλά συστήματα κίνησης άξονα γυρίζοντας.
Μια γυρίζοντας κίνηση με έναν γραμμικό ενεργοποιητή μπορεί επίσης να επιτύχει τις διπλές γυρίζοντας κινήσεις άξονα.
Παράμετροι απόδοσης SDE
| Πρότυπο |
Αναλογία |
Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (N.m) |
Κράτημα της ροπής (N.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) |
Αποδοτικότητα |
Ακρίβεια (°) |
Self-locking |
Βάρος (κλ) |
| 3» |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Ναι |
25 |
| 5» |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Ναι |
34 |
| 7» |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Ναι |
56 |
| 9» |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Ναι |
92 |
| 12» |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Ναι |
160 |
| 14» |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Ναι |
224 |
| 17» |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Ναι |
320 |
| 21» |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Ναι |
492 |
| 25» |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Ναι |
705 |
Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Η συσκευασία & η μεταφορά μας
Όλοι γυρίζουν τις κινήσεις θα συσκευαστούν με την fumigration-ελεύθερη ξύλινη περίπτωση.
Η μεταφορά θάλασσας υποστήριξης, εναέρια μεταφορά, οδική μεταφορά, εκφράζει όπως TNT, DHL, το UPS, το EMS, η Fedex, κ.λπ. για το δείγμα και τη μικρή μεταφορά φορτίου.
