Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE21» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo, QT | πρότυπο: | SDE21 |
---|---|---|---|
Κράτημα της ροπής: | kNm 89 | Ροπή κλίσης: | kNm 65 |
Αποδοτικότητα: | 40% | Αξονικό φορτίο: | kN 337 |
Ακτινικό φορτίο: | kN 640 | Χρώμα: | με βάση τον κώδικα RAL |
Υψηλό φως: | Γυρίζοντας Drive δαχτυλιδιών,μικρός γυρίστε την κίνηση |

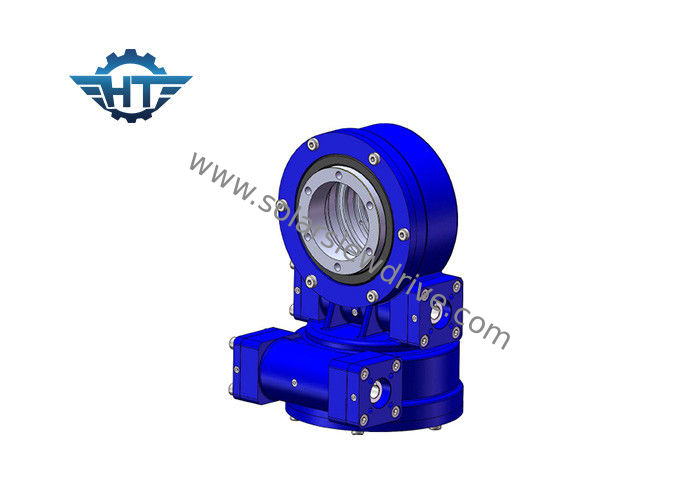

Οι χαμηλού θορύβου σειρές SDE γυρίζουν το κιβώτιο ταχυτήτων Drive για το διπλό αυτόματο ηλιακό ακολουθώντας σύστημα άξονα
Περιγραφή
Ο διπλός ηλιακός ιχνηλάτης άξονα περιλαμβάνει μια κινούμενη πλατφόρμα, μια σταθερή πλατφόρμα, μια τμηματική αλυσίδα, μια παράλληλη αλυσίδα και μια οδηγώντας συσκευή όπως η διπλή γυρίζοντας κίνηση ιχνηλατών άξονα ηλιακή. Η κινούμενη πλατφόρμα υποστηρίζεται από την τμηματική αλυσίδα και οδηγείται από την παράλληλη αλυσίδα, διαμορφώνοντας έναν παράλληλο ακολουθώντας μηχανισμό. γυρίστε την κίνηση γιατί ο διπλός ηλιακός ιχνηλάτης άξονα διαμορφώνεται για να οδηγήσει την παράλληλη αλυσίδα στην κίνηση ώστε να οδηγηθεί η κινούμενη πλατφόρμα για να περιστραφεί γύρω από τους κάθετους και οριζόντιους άξονες. Η διπλή γυρίζοντας κίνηση ιχνηλατών άξονα ηλιακή της παρούσας κοινοποίησης έχει έναν μεγαλύτερο χώρο εργασίας, μια καλύτερη απόδοση καταδίωξης και τα πλεονεκτήματα της μεγάλης ακαμψίας, της μικρής κατανάλωσης ενέργειας, της μικρής οδηγώντας ροπής και της χαμηλής αδράνειας, κ.λπ.
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Πρότυπες παράμετροι απόδοσης SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
