Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HangTuo |
| Πιστοποίηση: | CE, ISO9001 |
| Αριθμό μοντέλου: | SE14» |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | USD 280~504 / pc |
| Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
| Χρόνος παράδοσης: | 15~45 ημέρες |
| Όροι πληρωμής: | L / C, T / T, Western Union |
| Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
| Υλικό: | 50Mn, 42CrMo | μοντέλο: | SE14» |
|---|---|---|---|
| Αναλογία εργαλείων: | 85:1 | Εκτιμημένη ροπή παραγωγής: | 6550Nm |
| Κράτημα της ροπής: | 68000Nm | Ροπή κλίσης: | 54200Nm |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| αξονικό φορτίο: | 680 KN | Ακτινωτό φορτίο: | kN 230 |
| Υψηλό φως: | ηλιακή κίνηση ιχνηλατών,γυρίζοντας εργαλείο |
||
Περιγραφή προϊόντων

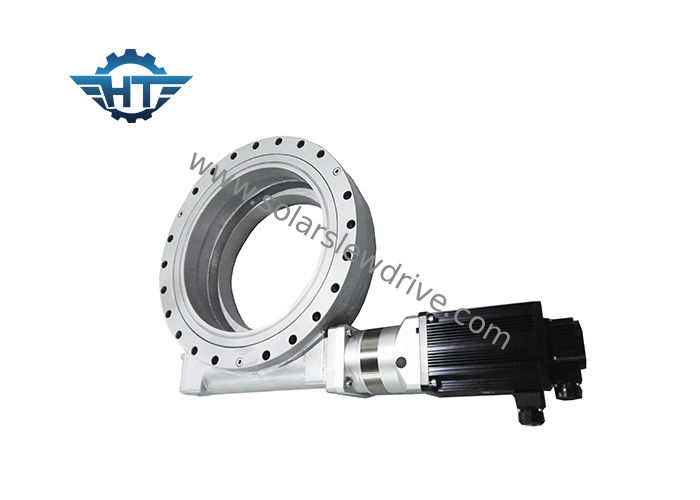

Τύπος: SE14 γυρίζοντας κίνηση ίντσας
Χαρακτηριστικά γνωρίσματα:
1. Τύπος δοντιών: Ελικοειδές δόντι
2. Φέρον φορτίο: ελαφρύ φορτίο
3. Τύπος κίνησης: Κίνηση μηχανών
4. Ενότητα: 5/3.75
5. Αριθμός άξονων σκουληκιών: 1
6. Αναλογία εργαλείων: 85: 1
7. Αποδοτικότητα: 40%
8. Self-locking εργαλεία: ΝΑΙ
9 βάρος: 63 κλ
Ροπή στιγμής κλίσης: Αυτή η ροπή είναι το φορτίο βαρύτητας που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν η πραγματική ροπή είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας κίνηση θα ανατραπεί.
Ακτινωτό φορτίο: Η κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Το φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης, βλέπει επίσης όπως σπασμένη ροπή.
Self-locking: Μόνο όταν υπάρχει φορτίο, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Τεχνικά στοιχεία
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (N.m) | TiltingTorque (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Effeciency | Ακρίβεια (βαθμός) | IP | Temp εργασίας. (℃) | Self-locking | Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 204 |
Παρατήρηση: Για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ αναφερθείτε στα σχέδια πωλήσεών μας.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
