Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE 3 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Αναλογία εργαλείων: | 31:1 | Τύπος: | Εσωκλειόμενος |
---|---|---|---|
εφαρμογή: | Ηλιακή ενέργεια | Πρόγραμμα οδήγησης: | υδραυλική μηχανή |
IP βαθμού: | IP66 | Χρώμα: | Όπως ζητήθηκε |
Effciency: | 40% | Σπασμωδική κίνηση: | 0.1 βαθμοί |
Υψηλό φως: | solar tracker drive,slewing drive for solar tracking system |

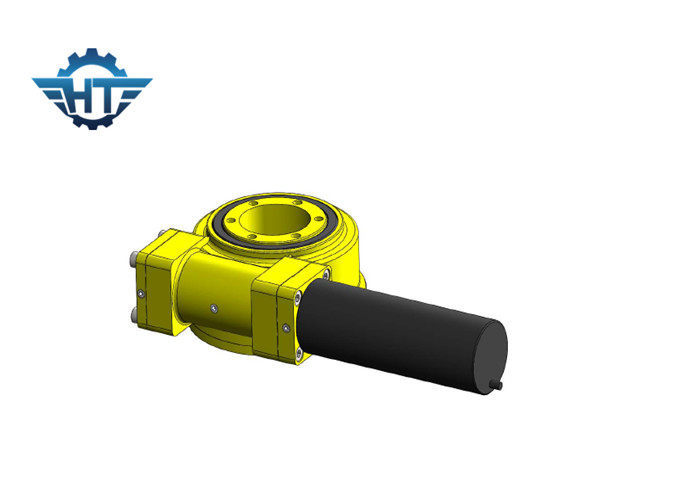

Το σκουλήκι SE σύνδεσε τον ενιαίο άξονα γυρίζει το Drive με την υψηλή ακρίβεια για τη βιομηχανική χρήση και το συγκεντρωμένο σύστημα ηλιακής ενέργειας
Περιγραφή
Ο ηλιακός ιχνηλάτης πρέπει να έχει την ομαλή, αργή και εύρωστη κίνηση. Ο ιχνηλάτης πρέπει να κατέχει την υψηλούς ακρίβεια θέσης και το υψηλό βαθμό της αξιοπιστίας. Αυτές οι απαιτήσεις μπορούν να επιτευχθούν από τους ειδικά σχεδιασμένους οδηγούς γνωστούς όπως γυρίζοντας οδηγούς.
Ακρίβεια: 0,1 βαθμοί
Διαθέσιμος: 3 ίντσα - 12 ίντσα
Οριζόντια εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τη γυρίζοντας άνω πλευρά κινήσεων - κάτω στον άξονα αζιμουθίου στις ηλιακές εφαρμογές για την καλύτερη προστασία και να προσθέσει την προστασία για τον άξονα ανύψωσης. Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.
Κάθετη εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τις γυρίζοντας κινήσεις που αναφέρονται στη συνημμένη άνω πλευρά σχεδιασμού στις ηλιακές εφαρμογές για την καλύτερη προστασία. Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.
Λεπτομέρειες
1. Με την υιοθέτηση της γυρίζοντας συμπεριφοράς ως τμήμα πυρήνων του, να γυρίσει την κίνηση μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα.
2. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, όλους τους τύπους γερανών, την εναέρια λειτουργώντας πλατφόρμα, τα ηλιακά ακολουθώντας συστήματα και τα συστήματα αιολικής ενέργειας.
3. Τα ηλεκτρικά και πλανητικά κιβώτια ταχυτήτων μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
4. Η γυρίζοντας κίνηση έχει το πλεονέκτημα το διάστημα στις εγκαταστάσεις, την ανώτατη χωρητικότητα φορτίων σε ένα συμπαγές σχέδιο, την εκτενή διάρκεια ζωής, τα μειωμένα κόστη συντήρησης, κ.λπ.
Παράμετροι απόδοσης της σειράς SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Κράτημα της ροπής | Αξονικό φορτίο | Ακτινωτό φορτίο | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | N.m | kN | kN | βαθμός | Ναι | κλ | |||
1» | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ναι | 9 |
5» | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 14 |
7» | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 23 |
9» | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 44 |
12» | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 51 |
14» | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ναι | 62 |
17» | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ναι | 85 |
21» | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 141 |
25» | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 182 |
Σχέδια δομών
1. Βάση κατοικίας
2. Να γυρίσει το δαχτυλίδι
3. Raceway
4. Σφραγίδα
5. Τοπ πιάτο
6. Κίνηση (υδραυλική μηχανή του /electronic μηχανών)
7. Προσαρμοστής μηχανών
8. O-ring
9. Τρύπα εισαγωγής
10. Άξονας απέναντι από τη μηχανή
11. ΚΑΠ τελών
12. Κάλυψη
13. Κωδικοποιητής
