Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE3» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 120~504 / pc |
Συσκευασία λεπτομέρειες: | κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE3» |
---|---|---|---|
Αναλογία εργαλείων: | 31:1 | Αποδοτικότητα: | 40% |
Χρώμα: | Όπως ζητείται | Γυρίζοντας εφαρμογή Drive: | Ιχνηλάτης ηλιακού πλαισίου |
Τόπος καταγωγής: | Changzhou, Κίνα | Γυρίζοντας μηχανή: | 24VDC μηχανή |
Εξουσιοδότηση: | 5~10 έτη | Ζωή τομέων: | 30 έτη |
Περιοχή εγκατάστασης: | Ανοικτός τομέας, επίπεδη στέγη | Χαρακτηριστικό γνώρισμα: | Εξασφαλίστε |
Υψηλό φως: | VE3 ηλιακή ακολουθώντας γυρίζοντας συσκευή,42CrMo ηλιακή ακολουθώντας γυρίζοντας συσκευή,24VDC ηλιακή γυρίζοντας συσκευή μηχανών |

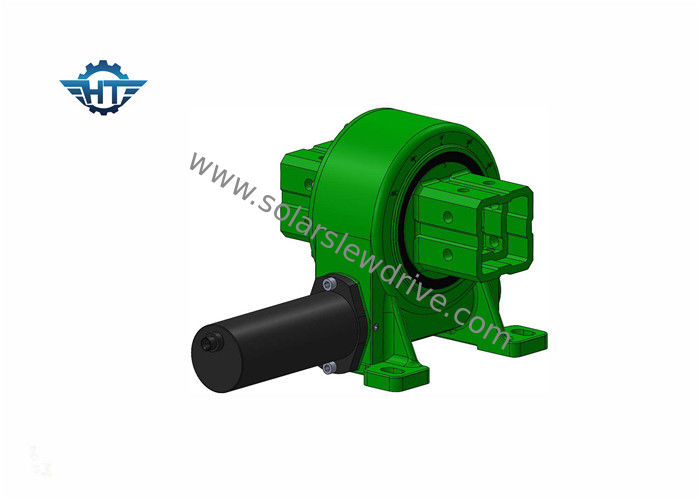

VE3 ενιαία μικρή γυρίζοντας συσκευή άξονα για το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
Η γυρίζοντας κίνηση είναι ένας νέος τύπος του προϊόντος μετάδοσης, μπορεί να περιστραφεί ένα βαρύ φορτίο με μια πολύ χαμηλή ταχύτητα. Αποτελείται συνήθως από το σκουλήκι, το εργαλείο, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων είναι το σκουλήκι και το εργαλείο hourgalss, μπορούν ταυτόχρονα να αντισταθούν τις αξονικές δυνάμεις, τις ακτινωτές δυνάμεις, και την ανατροπή των στιγμών. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η νέα γυρίζοντας κίνηση χαρακτηρίζει την εύκολη εγκατάσταση, την εύκολη συντήρηση και έναν μεγαλύτερο βαθμό διαστήματος εγκαταστάσεων.
Παράμετροι απόδοσης της σειράς του VE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13 |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18 |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28 |
8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35 |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51 |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 |
Συνιστώμενη γυρίζοντας κίνηση
Εσωκλειόμενη γυρίζοντας κίνηση κατοικίας | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Ακριβής εσωκλειόμενη γυρίζοντας κίνηση κατοικίας | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Γυρίζοντας κίνηση εργαλείων σκουληκιών | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Διπλές γυρίζοντας κινήσεις άξονα | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Εσωκλειόμενο κατακόρυφος γυρίζοντας Drive | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
ΣΥΝΕΧΗΣ μηχανή
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακώνω που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο πάνω από 10000 ώρες.
