Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE9 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
πρότυπο: | 9 ίντσα | Αναλογία εργαλείων: | 61:1 |
---|---|---|---|
Αποδοτικότητα: | 40% | Τύπος: | διπλός άξονας |
Εφαρμογή: | Ηλιακή ενέργεια | Υπηρεσία cOem: | Διαθέσιμος |
Θέση προέλευσης: | Changzhou, Κίνα | Οδηγός: | 24vdc μηχανές |
Υψηλό φως: | γυρίστε τη μηχανή κίνησης,γυρίζοντας εργαλείο δαχτυλιδιών |

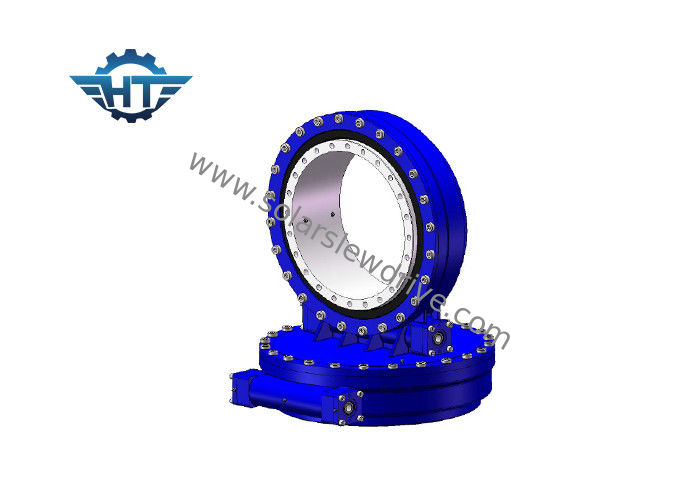

Ηλιακός ιχνηλάτης άξονα SDE9 50Mn/42CrMo υλικός διπλός με τις ηλεκτρικές πλανητικές μηχανές 24VDC
Περιγραφή
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα, ή στους πολλαπλάσιους άξονες από κοινού. Οι γυρίζοντας κινήσεις γίνονται με την κατασκευή της συνοδόντωσης τροχών, των ρουλεμάν, των σφραγίδων, της κατοικίας, της μηχανής και άλλων βοηθητικών συστατικών και τη συγκέντρωση τους σε ένα κιβώτιο ταχυτήτων Únished.
Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, τους γερανούς, τον εξοπλισμό αρπαγών ξυλείας, την εναέρια λειτουργώντας πλατφόρμα, τα solartracking συστήματα αιολικής ενέργειας συστημάτων, κ.λπ.
η γυρίζοντας κίνηση είναι κατάλληλη για τις περιοχές υψηλός-γεωγραφικού πλάτους και το eÜciency της ηλεκτρικής παραγωγής θα αυξηθεί άνω των 35%, τα οποία βελτιώνουν signiÚcantly το effciency του συστήματος παραγωγής ηλιακής ενέργειας.
Για το οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, ο κύριος άξονας του ηλιακού πλαισίου θα ρυθμίσει τη γωνία για να ακολουθήσει ακριβώς τη γωνία απόκλισης. Αυτό το είδος να γυρίσει την κίνηση εφαρμόζεται μόνο για τη χαμηλή περιοχή γεωγραφικών πλατών.
Με την υιοθέτηση της γυρίζοντας συμπεριφοράς ως τμήμα πυρήνων του, να γυρίσει την κίνηση μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα ηλιακά ακολουθώντας συστήματα.
Το ηλιακό ακολουθώντας σύστημα διαιρείται σε οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, γαρμένο ιχνηλάτη ενιαίος-άξονα και διπλό ηλιακό ακολουθώντας σύστημα άξονα.
Οι γυρίζοντας κινήσεις που χρησιμοποιούνται στα ηλιακά ακολουθώντας συστήματα είναι κυρίως ενιαίος άξονας (σειρά SE), διπλός άξονας (σειρά SDE) και κάθετος τύπος (σειρά του VE). Και τα πιό κοινά χρησιμοποιημένα πρότυπα είναι SE3, SE5, SE7, SE9 SDE3, SDE7, VE7, VE9.
Πρότυπες παράμετροι απόδοσης SDE
Πρότυπες παράμετροι απόδοσης SDE | ||||||||||
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Πώς να επιλέξει το κατάλληλο μέγεθος να γυρίσει τις κινήσεις;
Η επιλογή ενός κατάλληλου μεγέθους των γυρίζοντας κινήσεων προκειμένου να αποφύγει από όχι μόνο την έλλειψη απόδοσης ή το πλεόνασμα απόδοσης είναι παιχνίδι ένας σημαντικός ρόλος στην επίτευξη των οικονομικώς αποδοτικών λύσεων.
Παρακαλώ μας δώστε τις ακόλουθες πληροφορίες προκειμένου να επιλέξετε μια κατάλληλη γυρίζοντας κίνηση:
1. η εφαρμογή
2. η τόκα παραγωγής που απαιτείται. Εάν δεν έχετε μια σαφή ιδέα εκείνου του στοιχείου, μας πέστε ακριβώς το φορτίο, παραδείγματος χάριν, το βάρος των επιτροπών και των να τοποθετήσει υποστηριγμάτων στη γυρίζοντας κίνησή μας.
3. οι διαστάσεις φορτίων και ο μεγαλύτερος αέρας στην περιοχή σας στα προηγούμενα 10 έτη που χρησιμοποιούνται για να υπολογίσουν εάν η κίνηση συστήσαμε θα μπορούσαν να αντέξουν το φορτίο maxium όταν έρχεται ο μεγάλος αέρας.
4. η παραγωγή επιταχύνει εσείς απαίτησε όποιος θα μας βοηθήσει για να συστήσει τις κατάλληλες μηχανές για σας.
5. άλλα informations όπως η σπασμωδική κίνηση, η απαίτηση βαθμού IP κ.λπ.
