Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE5 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100~1100/ pc |
Συσκευασία λεπτομέρειες: | κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 PC το μήνα |
Παροχή ηλεκτρικού ρεύματος: | 24VDC | Τύπος: | Άξονας καψαλισμάτων |
---|---|---|---|
Τόπος καταγωγής: | Changzhou, Κίνα | Ροπή παραγωγής: | 533 NM |
Ταχύτητα παραγωγής: | 0,065 σ.α.λ | Χαρακτηριστικό γνώρισμα: | Το διπλάσιο τυλίγει |
Χρήση: | Ακολουθώντας ηλιακή ενέργεια υψηλής ακρίβειας | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
Υψηλό φως: | Ο ηλιακός ιχνηλάτης υψηλής ακρίβειας γυρίζει το Drive,Ο διπλός ηλιακός ιχνηλάτης φακέλων γυρίζει το Drive,533 το ηλιακό εργαλείο ιχνηλατών NM γυρίζει το Drive |

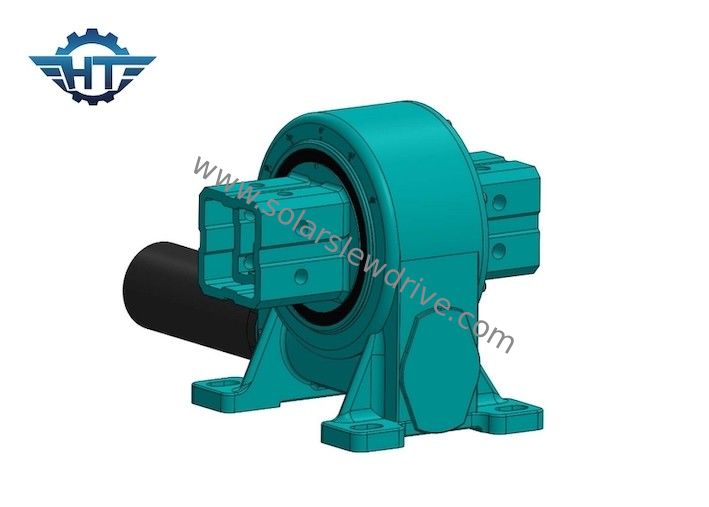

Μικρού μεγέθους Solar Tracker Slew Drive μονού άξονα για παρακολούθηση ηλιακής ενέργειας υψηλής ακρίβειας
Γρανάζια ατέρμονα κάθετου τύπου Small Slewing Drive Περιγραφή
Η περιστρεφόμενη κίνηση είναι η καλύτερη λύση για κάθε περίσταση όπου απαιτείται περιστροφή πλήρους κύκλου και απαιτήσεις μεταβλητής ταχύτητας.Μπορεί να παρέχει μεγαλύτερη μετάδοση ισχύος ροπής, μεγαλύτερη ακρίβεια και έχει συμπαγή δομή.Η κλειστή κάθετη κίνηση ενός άξονα έναντι περιστροφής μπορεί να πραγματοποιήσει την κίνηση σε κάθετες κατευθύνσεις, παρακολουθώντας τον ήλιο από την ανατολή προς τη δύση.Συνήθως ισχύουν για τα οριζόντια συστήματα ηλιακής παρακολούθησης μονού άξονα ή για κάποιο εξοπλισμό μηχανημάτων με παρόμοια κατάσταση λειτουργίας.
Ο ατέρμονας γρανάζι VE σημαίνει κίνηση περιστροφής κάθετης εγκατάστασης, έχει προστασία IP66.Ισχύει κυρίως για την απαίτηση υψηλών συνθηκών εργασίας για προστασία από τη σκόνη, τη βροχή και την αντιδιαβρωτική περίσταση.Έχει το πλεονέκτημα ότι εξοικονομεί χώρο εξοπλισμού, μέγιστη χωρητικότητα φορτίου, συμπαγή σχεδιασμό και μεγάλη διάρκεια ζωής και μειωμένο κόστος συντήρησης.
Δεδομένα απόδοσης
Μοντέλο | Αναλογία | Ονομαστική ροπή εξόδου (Nm) | Ροπή κλίσης (Nm) | Ροπή συγκράτησης (Nm) | Αξονικό φορτίο (kN) | Ακτινικό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Αυτοκλείδωμα | Βάρος (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Ναί | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ναί | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Ναί | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Ναί | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Ναί | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ναί | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ναί | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ναί | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ναί | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ναί | 251 |
Εφαρμογή
Η κίνηση περιστροφής είναι ένα τέλειο προϊόν για την εφαρμογή που απαιτεί περιστροφική δύναμη ροπής.
Slew Drive For Solar: έχει σχεδιαστεί για περιστροφή ηλιακού φωτοβολταϊκού πάνελ και βελτιώνει την απόδοση παραγωγής ενέργειας.Διατίθενται λύσεις ηλιακής παρακολούθησης μονού άξονα και διπλού άξονα.
Για ανεμογεννήτριες: Οι στροφείς κινητήρες χρησιμοποιούνται για την περιστροφή του βάθρου στις ανεμογεννήτριες
Για Εφαρμογή Μηχανημάτων Κατασκευών: εφαρμόζεται ευρέως σε τοποθετημένο γερανό φορτηγού, εναέρια πλατφόρμα εργασίας, γερανό αποβάθρας, λαβή ξυλείας
Για την αγορά βιομηχανίας: Αυτοματισμός/γραμμή συναρμολόγησης, ρομποτικός βραχίονας
Για δορυφόρο: το slew drive μπορεί να χρησιμοποιηθεί για διαστημικές επικοινωνίες και συστήματα παγκόσμιου εντοπισμού θέσης σε δορυφορικό πιάτο
