Η υψηλή αντι σκόνη ακρίβειας γυρίζει το κιβώτιο ταχυτήτων Drive για συγκεντρωμένη την πύργος ηλιακή ενέργεια
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Οι κινήσεις ηλιοστάτων είναι κρίσιμες για την αποδοτικότητα εγκαταστάσεων παραγωγής ενέργειας πύργων. Σε εγκαταστάσεις πύργων CSP, οι δεκάδες χιλιάδων ηλιόστατα συγκεντρώνουν την ηλιακή ακτινοβολία σε έναν απορροφητή θερμότητας στο τέλος του πύργου απορρόφησης θερμότητας για να συλλέξουν υψηλής θερμοκρασίας και να συλλέξουν τη θερμότητα. Προκειμένου να εξασφαλιστεί συνεχής και σταθερή συλλογή της θερμότητας, το ηλιόστατο πρέπει να ακολουθήσει τη θέση του ήλιου ανά πάσα στιγμή, και να κινηθεί στο οριζόντιο αζιμούθιο και να ρίξει τις κατευθύνσεις (διπλός-άξονας) μέσω της συσκευής μετάδοσης.
Κοινά τμήματα μετάδοσης των ηλιοστάτων πύργων-Περιστροφικός μειωτής

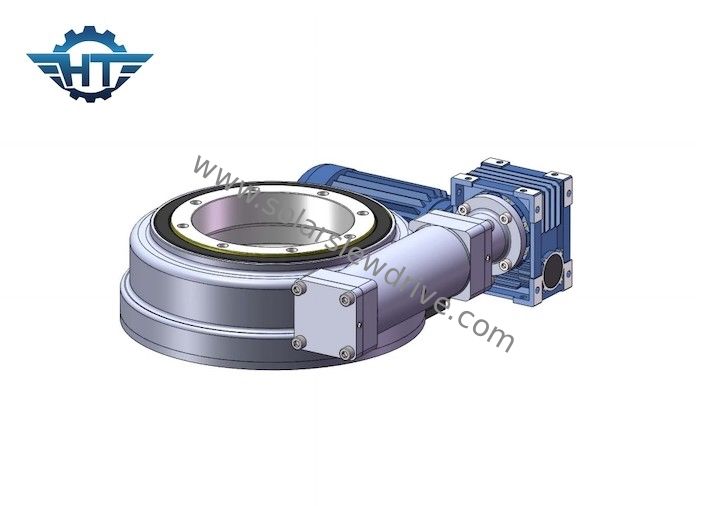

Αυτή τη στιγμή, το πιό κοινό τμήμα μετάδοσης στο σύστημα ηλιοστάτων είναι η συσκευή αποκαλούμενη περιστροφικό μειωτή όπως φαίνεται στον αριθμό κατωτέρω. Ο περιστροφικός μειωτής οδηγείται γενικά από μια μηχανή για να οδηγήσει την περιστροφή του ηλιοστάτου στη διαξωνική κατεύθυνση. Σαν είδος μηχανημάτων ακρίβειας, η αίτηση του περιστροφικού μειωτή στην ηλιακή θερμική βιομηχανία ηλεκτρικής παραγωγής πρέπει να ελέγξει την ακρίβεια καταδίωξης μέσα σε 1mrad. Το διπλός-τυλίγοντας εργαλείο σκουληκιών έχει μια μεγάλη να παγιδεψει περιοχή με την επιφάνεια δοντιών, την υψηλότερη ακρίβεια μετάδοσης, και την ισχυρή αντίσταση αντίκτυπου. Το χαμηλό ποσοστό ένδυσής του μπορεί να εξασφαλίσει την ακρίβεια και τη ζωή υπό τους μακροπρόθεσμους όρους χρήσης, και είναι καταλληλότερο για τη βορειοδυτική περιοχή όπου ο εσωτερικός σταθμός CSP βρίσκεται. σκληρό περιβάλλον.
Στο σταθμό παραγωγής ηλεκτρικού ρεύματος πύργων, τα οδηγώντας συστατικά στον οριζόντιο προσανατολισμό χρησιμοποιούν συνήθως τον περιστροφικό μειωτή, αλλά η γωνία πισσών μπορεί να επιλέξει pushrod ή τον περιστροφικό μειωτή.
Παράμετροι των γυρίζοντας Drive σειράς SE
| Πρότυπο |
Αναλογία |
Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (N.m) |
Κράτημα της ροπής (N.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) |
Αποδοτικότητα |
Ακρίβεια (°) |
Self-locking |
Βάρος (κλ) |
| 1» |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Ναι |
6 |
| 3» |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Ναι |
8 |
| 5» |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Ναι |
12 |
| 7» |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Ναι |
21 |
| 9» |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Ναι |
49 |
| 12» |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Ναι |
61 |
| 14» |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Ναι |
63 |
| 17» |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Ναι |
105 |
| 21» |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Ναι |
149 |
| 25» |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Ναι |
204 |
Χαρακτηριστικά γνωρίσματα
1. Σκουλήκι κλεψυδρών για την ανταγωνιστικές επαφή και τη ζωή εργαλείων, και στατική χωρητικότητα φορτίων
2. Πολλαπλάσια επίπεδα ακρίβειας: μεταβλητή σπασμωδική κίνηση για τις διαφορετικές ανάγκες εφαρμογής
3. Η τυποποιημένη σφράγιση και το λίπος γεμίζουν
4. Μεγάλο σχέδιο αντι-νερού και αντι-σκόνης, IP66
5. Self-locking, καμία ανάγκη του σπασίματος
6. Τυλίξτε το σκουλήκι
7. Βασικές εφαρμογές: Ηλιακές, εναέριες πλατφόρμες εργασίας PV, γερανοί φορτηγών, θαλάσσιοι γερανοί
