Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE3» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 200~300/ pc |
Συσκευασία λεπτομέρειες: | κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000 τεμάχια το μήνα |
Πρότυπο: | SE3 | Τύπος: | Σκουλήκι και εργαλείο |
---|---|---|---|
Χρώμα: | Όπως ζητείται | Αναλογία εργαλείων: | 31:1 |
COem: | Διαθέσιμος | Υλικό: | QT και 42CRMO |
Πιστοποιητικό: | ISO9001, CE | Ζωγραφική: | Διαθέσιμος |
Υψηλό φως: | SE3 γυρίζει το κιβώτιο ταχυτήτων κίνησης,iP66 η προστασία γυρίζει το κιβώτιο ταχυτήτων κίνησης,Ο φάκελος εργαλείων σκουληκιών γυρίζει την κίνηση |

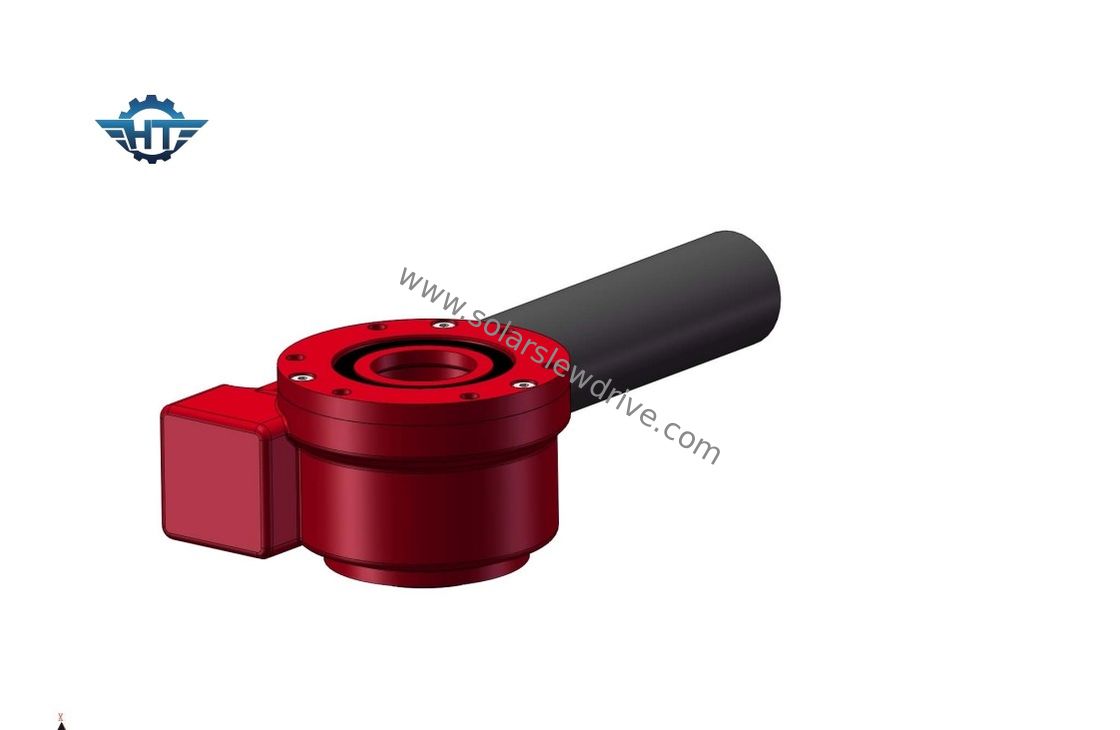

SE3 ο φάκελος εργαλείων σκουληκιών ηλιακός γυρίζει το Drive με την προστασία IP66 για το υπαίθριο ηλιακό ακολουθώντας σύστημα
Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών
Δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο, κατά συνέπεια η ροπή και η σπασμωδική κίνηση μειώθηκε.
Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο, η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών.
Απόδοση της σειράς SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Εγκατάσταση του Slew Drive
1.Clean η τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.
2.Lift γυρίστε την κίνηση με τα μπουλόνια ματιών.
3.The γυρίζουν την κίνηση θα τοποθετηθούν στον εκφορτωμένο όρο.
4.The μετά από τη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.
5.Apply υγρό κλειδαριών νημάτων στα νήματα.
6.Lay υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ που ζητά τα μέρη συναρμολογήσεων πλήρως.
7.Preload τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1.Solar ιχνηλάτης
2.Wind στρόβιλοι
ανελκυστήρας 3.Men's
4.Hydraulic μηχανήματα
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling εξοπλισμός
10.Military εξοπλισμός
