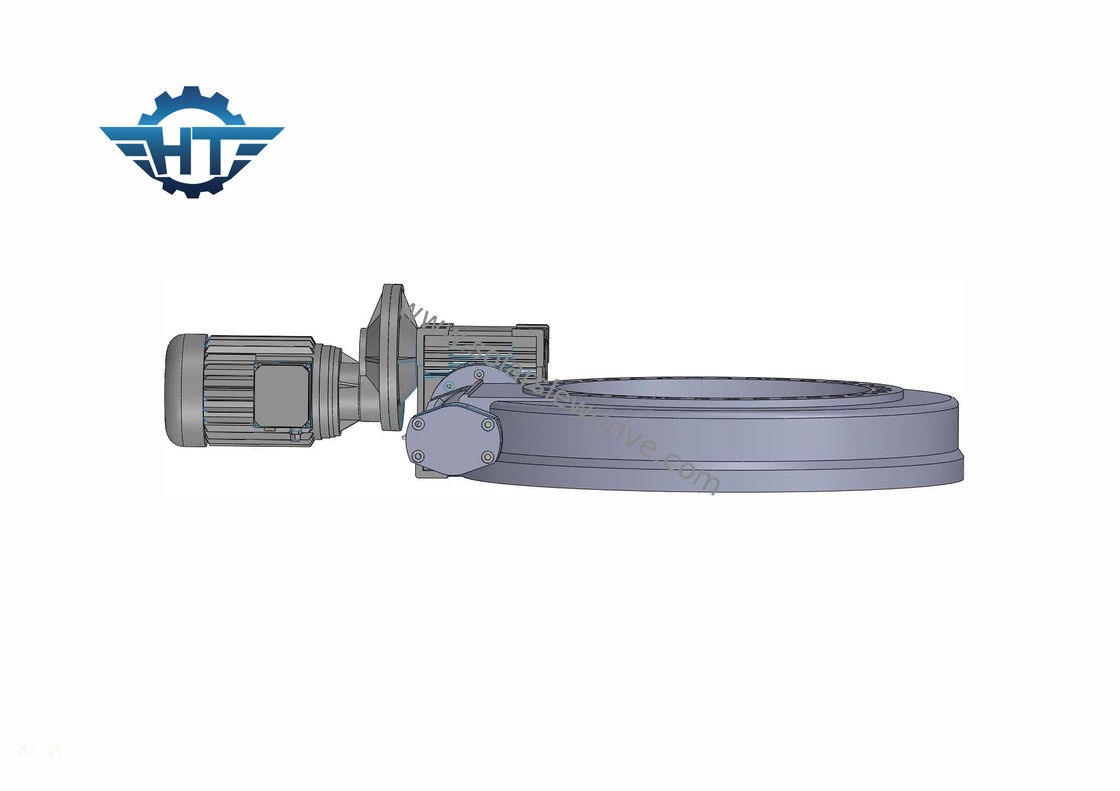

SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή

SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή

  • SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή
  • SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή
SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HangTuo
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: SE14»
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: USD 410~510/Piece ~360/ pc
Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ
Χρόνος παράδοσης: 15~45 ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 500 PC το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Πρότυπο: 14 ίντσα Κράτημα της ροπής: 54200 NM
Ροπή κλίσης: 68000 NM Ροπή παραγωγής: 6550 NM
Αξονικό φορτίο: kN 680 Ριζικό φορτίο: kN 230
Πιστοποιητικό: ISO9001, CE Χρωματισμένος: Διαθέσιμος
Εξουσιοδότηση: 5 έτη Μόνος-κλειδαριά: Ναι
Υψηλό φως:

Γυρίζοντας κιβώτιο ταχυτήτων Drive

,

Το Drive σκουληκιών γυρίζει το κιβώτιο ταχυτήτων κίνησης

,

Η υδραυλική μηχανή γυρίζει το κιβώτιο ταχυτήτων κίνησης

SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό σύστημα ιχνηλατών, Drive σκουληκιών με την υδραυλική μηχανή



Περιγραφή κώδικα προϊόντων



Μ (Ε, SDE, VE, SE, HSE????????, ΕΜΕΊΣ, PE, ZSE, ZSDE, ZVE…)9 (3~25) Α (Β, Γ…)- 61 (Μ) HC (ΕΚΤΆΡΙΟ, HD, HQ, HN…)- Β (12M, 25M, 160,24,220,380…)Ρ (Λ) Γ (Α, Ε) - 2-12 (9…)- REV.AM: δείχνει τον κώδικα του σχεδίου κατασκευής MZ: δείχνει τον κώδικα της γυρίζοντας συσκευής μηδέν-εκκαθάρισης

Ε: τύπος φρακτών μέσων KDE: κάθετος και οριζόντιος τύπος μέσων VE: κάθετος τύπος μέσων KE: αρίστης ποιότητας αδιάβροχος τύπος μέσων

HKE: συντήρηση-ελεύθερος αρίστης ποιότητας αδιάβροχος τύπος μέσων ????????: τύπος φρένων μέσων ΕΜΕΙΣ: τύπος εργαλείων σκουληκιών μέσων PE: μεγάλος και μικρός τύπος εργαλείων μέσων εάν υπάρχει κανένα Ε δεν σημαίνει το βασικό τύπο

SE: σημαίνει οριζόντιο (γλιστρώντας φέρουσα δομή), SDE: σημαίνει κάθετος και οριζόντιος (γλιστρώντας φέρουσα δομή), VE: η κατακόρυφος μέσων (γλιστρώντας φέρουσα δομή), Ζ μπροστά από το S σημαίνει μηά εκκαθάριση

3~25: Αντιπροσωπεύει τις προδιαγραφές 3 ιντσών σε 25 ίντσες

Α: Δείχνει τον κώδικα της συμβατικής συσκευής. Εάν το σχέδιο συσκευών έχει τις σημαντικές αλλαγές, ο κώδικας Β, Γ… μπορεί να χρησιμοποιηθεί

61: Αντιπροσωπεύει την αναλογία μείωσης της γυρίζοντας συσκευής (αριθμός δοντιών).

Μ: δείχνει ότι το γυρίζοντας ρουλεμάν υιοθετεί τις μετρικές περασμένες κλωστή τρύπες χωρίς Μ σημαίνει ότι το γυρίζοντας ρουλεμάν υιοθετεί περασμένες κλωστή τις ίντσα τρύπες

Εκτάριο: δείχνει ότι το γυρίζοντας δαχτυλίδι αποσβήνεται. HC: δείχνει ότι το γυρίζοντας δαχτυλίδι δεν αποσβήνεται. HD: δείχνει ότι το γυρίζοντας δαχτυλίδι αποσβήνεται.

HQ: δείχνει την επεξεργασία QPQ του εξωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού. HN: δείχνει την επεξεργασία εναζώτωσης του εξωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού.

Β: δείχνει ότι το τέλος εισαγωγής σκουληκιών είναι ένα αυλακώνω 6B (12M δείχνει ότι το τέλος εισαγωγής σκουληκιών είναι μια τρύπα Φ12. 25M δείχνουν ότι το τέλος εισαγωγής σκουληκιών είναι μια τρύπα Φ25

160 σημαίνουν ότι μια υδραυλική μηχανή 160CC εγκαθίσταται στο τέλος εισαγωγής σκουληκιών. 24 σημαίνουν ότι ένα 24V σύνδεσε τη μηχανή εγκαθίσταται στο τέλος εισαγωγής σκουληκιών …)

Ρ: τα μέσα διορθώνουν την εγκατάσταση. Λ: αημένη μέσα εγκατάσταση.

Γ: σημαίνει την τυφλή ΚΑΠ Α: σημαίνει ότι η κατεύθυνση του υδραυλικού λιμένα πετρελαίου μηχανών αντιμετωπίζει εξωτερικά (Ι: σημαίνει ότι η κατεύθυνση του υδραυλικού λιμένα πετρελαίου μηχανών αντιμετωπίζει το εσωτερικό) Ε: μέσα με έναν κωδικοποιητή

2: Αντιπροσωπεύει τη γυρίζοντας συσκευή διπλός-κυλίνδρων

12: Δείχνει ότι η θέση του βουλώματος σφαιρών χάλυβα είναι σε 12 η ώρα

REV.A: Αριθμός έκδοσης, που αυξάνεται από REV.A, REV.B, REV.C… διαδοχικά.

Σημείωση: 1. Εάν υπάρχουν άλλοι ειδικοί κώδικες στο μέλλον, θα προστεθούν

2. Για τους ειδικούς πελάτες που χρειάζονται τις ειδικές απαιτήσεις, ο αριθμός πελατών μπορεί να προστεθεί στον αριθμό σχεδίων σύμφωνα με την πραγματική κατάσταση.

3. Η περιστροφική συσκευή HSE πρέπει να καλύψει τις ακόλουθες απαιτήσεις: συντήρηση-ελεύθερος, συν Klüber, πλήρες του λίπους, εσωτερικό επίστρωμα δαχτυλιδιών, IP66



Απόδοση της σειράς SE



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής (N.m) Ροπή κλίσης (N.m) Κράτημα της ροπής (N.m) Αξονικό φορτίο (kN) Ακτινωτό φορτίο (kN) Αποδοτικότητα Ακρίβεια (°) Self-locking Βάρος (κλ)
32:1 400 1000 1800 22 12 40% ≤0.1 Ναι 6
31:1 600 1500 3000 30 16 40% ≤0.1 Ναι 8
37:1 800 6000 9200 68 27 40% ≤0.1 Ναι 12
57:1 2000 13500 13200 132 58 40% ≤0.1 Ναι 21
61:1 4400 45000 30800 340 130 40% ≤0.1 Ναι 49
12» 78:1 5800 54400 40560 480 190 40% ≤0.1 Ναι 61
14» 85:1 6550 68000 54200 680 230 40% ≤0.1 Ναι 63
17» 102:1 9400 135600 65040 980 390 40% ≤0.1 Ναι 105
21» 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ναι 149
25» 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ναι 204



Χαρακτηριστικά γνωρίσματα

Η γυρίζοντας κίνηση καλείται επίσης γυρίζοντας ρουλεμάν δαχτυλιδιών. Δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο. Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο. Η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών ή το εργαλείο.





SE14 γυρίζοντας κιβώτιο ταχυτήτων Drive για το ηλιακό Drive σκουληκιών συστημάτων ιχνηλατών με την υδραυλική μηχανή 0

Εφαρμογές

Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.


Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε: ηλιακός ιχνηλάτης, ανεμοστρόβιλος, ανελκυστήρας των ατόμων, υδραυλικά μηχανήματα, telehandler, εκσκαφέας, ανελκυστήρας, γερανοί, τρυπώντας με τρυπάνι εξοπλισμός, στρατιωτικός εξοπλισμός.
