Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE3» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 330~450/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | μοντέλο: | VE3» |
---|---|---|---|
Αναλογία εργαλείων: | 31:1 | Αποδοτικότητα: | 40% |
Χρώμα: | RAL 9006 | εφαρμογή: | ηλιακά ακολουθώντας συστήματα |
Τόπος καταγωγής: | Changzhou, Κίνα | Πρόγραμμα οδήγησης: | 48VDC & με κινητήρα |
Εγγύηση: | 5~10 έτη | Πιστοποιητικό: | ISO9001, CE |
Υψηλό φως: | solar slew drive,slewing drive for solar tracking system |

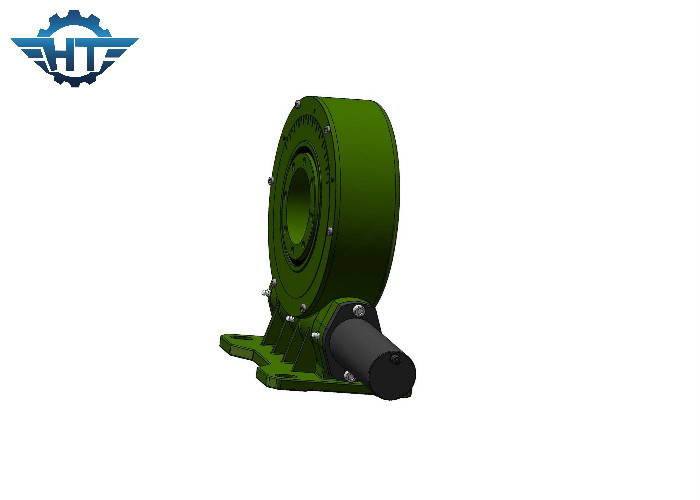

IP66 ενιαίο μικρό Rotatory Drive άξονα με την ισχυρή ροπή για τους ενιαίους ηλιακούς ιχνηλάτες άξονα
Περιγραφή
Η γυρίζοντας κίνηση, κάλεσε επίσης την περιστροφικά κίνηση και το κιβώτιο ταχυτήτων επειδή τα τμήματα πυρήνων είναι να γυρίσουν άξονας συμπεριφοράς και σκουληκιών. Αποτελείται επίσης από τα βοηθητικά συστατικά όπως οι σφραγίδες, η κατοικία, και η μηχανή. Σαν πηγή ισχύος, γυρίστε τη χρησιμοποιημένη μηχανή μηχανή ΣΥΝΕΧΩΝ πλανητική εργαλείων, μηχανή εργαλείων εναλλασσόμενου ρεύματος ή stepper μηχανή. Η υδραυλική μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται κυρίως στα μηχανήματα κατασκευής ως σύστημα κίνησης δύναμης. Δεδομένου ότι το τμήμα πυρήνων γυρίζει την κίνηση δαχτυλιδιών, να γυρίσει το κιβώτιο ταχυτήτων μπορεί εύκολα να αντισταθεί τις αξονικές και ακτινωτές δυνάμεις.
Γυρίστε την αρχή εργασίας κίνησης: Το σκουλήκι οδηγείται από τη μηχανή, η οποία οδηγεί το εξωτερικό δαχτυλίδι του γυρίζοντας δαχτυλιδιού για να περιστραφεί Η εξωτερική παραγωγή δαχτυλιδιών η ροπή μέσω της φλάντζας και του εσωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού καθορίζεται στην κατοικία.
Η γυρίζοντας κίνηση έχει αντίστροφος self-locking λόγω της κίνησης εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά. Αυτό το χαρακτηριστικό γνώρισμα ενισχύει πολύ τη σταθερότητα του παράγοντα λειτουργίας και ασφάλειας των οικοδεσποτών. Έναντι των παραδοσιακών προϊόντων ταλάντευσης, το γυρίζοντας κιβώτιο ταχυτήτων κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το ιδιαίτερο διάστημα εγκαταστάσεων.
Η γυρίζοντας κίνηση είναι ένας νέος τύπος να γυρίσει το προϊόν, αποκαλούμενος συνήθως γυρίζοντας δαχτυλίδι, το οποίο αποτελείται συνήθως από το σκουλήκι, το γυρίζοντας δαχτυλίδι, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων γυρίζουν τα ρουλεμάν, μπορούν ταυτόχρονα να αντισταθούν τις αξονικές δυνάμεις, τις ακτινωτές δυνάμεις, και την ανατροπή των στιγμών. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η νέα γυρίζοντας κίνηση χαρακτηρίζει την εύκολη εγκατάσταση, την εύκολη συντήρηση και έναν μεγαλύτερο βαθμό διαστήματος εγκαταστάσεων.
Παράμετροι απόδοσης της σειράς του VE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
ΣΥΝΕΧΗΣ μηχανή
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακωήταν που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο πάνω από 10000 ώρες.
