Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 360/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 500 τμχ ανά μήνα |
Μάρκα: | Hangtuo | Υλικό: | 50Mn, 42CrMo |
---|---|---|---|
Πρότυπο: | κάθετος τύπος | Πιστοποιητικό: | ISO9001, CE |
Μηχανή: | 12/24VDC | Συντήρηση: | ελεύθερος |
Χρώμα: | Όπως ζητείται | Μόνος-κλειδαριά: | ναι |
Υψηλό φως: | Το εργαλείο σκουληκιών γυρίζει το Drive,γυρίζοντας εργαλείο δαχτυλιδιών |

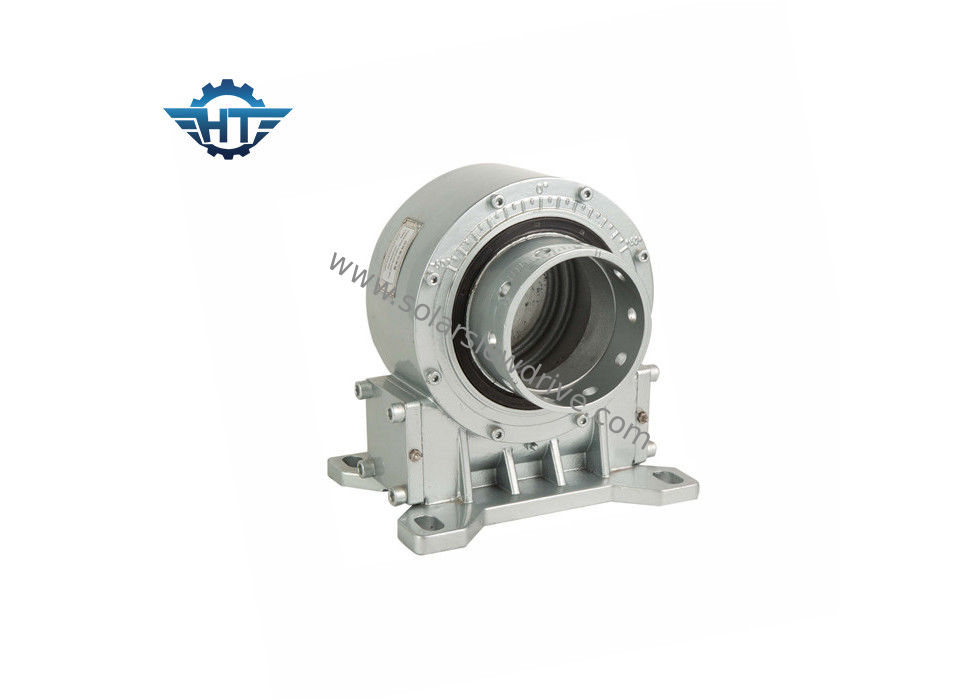

VE9 ο ενιαίος άξονας IP66 ηλιακός γυρίζει το κιβώτιο ταχυτήτων Drive, συντήρηση ελεύθερη για τους οριζόντιους ηλιακούς ιχνηλάτες
Περιγραφή
Αξιόπιστη παράδοση – το περισσότερο σκάφος διαταγών σε 15 ημέρες ή λιγότεροι
Τεχνική υποστήριξη – οι μηχανικοί αναμένουν να βοηθήσουν
Υψηλής ποιότητας γυρίζοντας κινήσεις σε μια δίκαιη τιμή – έχουμε το εργοστάσιό μας με τα προϊόντα να συναντήσει ή να υπερβεί την ποιότητα όλων των σημαντικών εμπορικών σημάτων και θα χρησιμοποιήσουμε τις οικονομικές μεθόδους ναυτιλίας βασισμένες στις διαφορετικές διαταγές να κρατήσουν στα πλαίσια του προϋπολογισμού
Διαδικασίες & συντήρηση-λειτουργίες και υπηρεσίες συντήρησης χαμηλότερες υπερυψωμένος και η αμοιβή σας.
Φύλλο στοιχείων τύπων του VE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ναι | 12 |
5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ναι | 18 |
7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ναι | 32 |
8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ναι | 28 |
9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ναι | 52 |
12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ναι | 65 |
14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ναι | 88 |
17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ναι | 135 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ναι | 192 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ναι | 251 |
Εγκατάσταση
1. Προετοιμασία
1.1 ελέγξτε γυρίζει την κίνηση για τη φυσική ζημία.
1.2 καθαρές ενισχυτικές επιφάνειες
2. Τοποθετώντας μπουλόνια
Σαν κατασκευαστή κιβωτίων ταχυτήτων, δεν παρέχουμε, δεν επιτρέπουμε ή συστήνουμε τους να τοποθετήσουμε συνδέσμους χρησιμοποιούμενους. Παρακαλώ πάρτε τη μεγάλη προσοχή στη διευκρίνιση αυτού του στοιχείου που θα συνδέσει το προϊόν μας με δικούς σας.
Τα ορισμένοι μεγέθη, ο αριθμός και οι ποιοτικοί βαθμοί θα χρησιμοποιηθούν.
Η αναλογία πιασιμάτων (μήκος πιασιμάτων στη διάμετρο του μπουλονιού) θα παρατηρηθεί, από ελάχιστο ≥1.5 σε μέγιστο ≤2.
Τα μπουλόνια με έναν πλήρως περασμένο κλωστή άξονα πρέπει να είναι μη επιτρεπτά.
Γυρίστε τη λειτουργία κίνησης, διάρκεια ζωής, και η διάρκεια της σύνδεσης μπουλονιών επηρεάζεται σε περίπτωση μη συμμόρφωσης.
Τα επίπεδα πλυντήρια χρήσης της κατάλληλης επιλογής μεγέθους και δύναμης της σκλήρυνσης κλείνουν έτσι ώστε η επιτρεπτή ενδιάμεση πίεση δεν ξεπερνιέται.
Να τοποθετήσουν τα μπουλόνια είναι σε κανονικές περιπτώσεις που εξασφαλίζονται επαρκώς με σωστά να φορτώσουν εκ των προτέρων.
Ειδοποίηση: Χρήση των διασπασμένων δαχτυλιδιών, των διασπασμένων πλυντηρίων, κ.λπ. μη επιτρεπτών.
Η ροπή σκλήρυνσης και αρχικός φορτώνει εκ των προτέρων για να τοποθετήσει τα μπουλόνια.
Ροπή σκλήρυνσης |
Τοποθετώντας διάσταση μπουλονιών |
|||||
Κατηγορία |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Κατηγορία 8,8 | 10.2 N.M | 24.7 N.M | 49 N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
Κατηγορία 10,9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
Κατηγορία 12,9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
