Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE14» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 330~360/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
μοντέλο: | SE14 | Κράτημα της ροπής: | 54200 NM |
---|---|---|---|
Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
αξονικό φορτίο: | 680 KN | Ριζικό φορτίο: | kN 230 |
Πιστοποιητικό: | ISO9001, CE | ζωγραφισμένα: | διαθέσιμος |
Υψηλό φως: | υδραυλικός γυρίστε τη μηχανή,ηλιακή κίνηση ιχνηλατών |

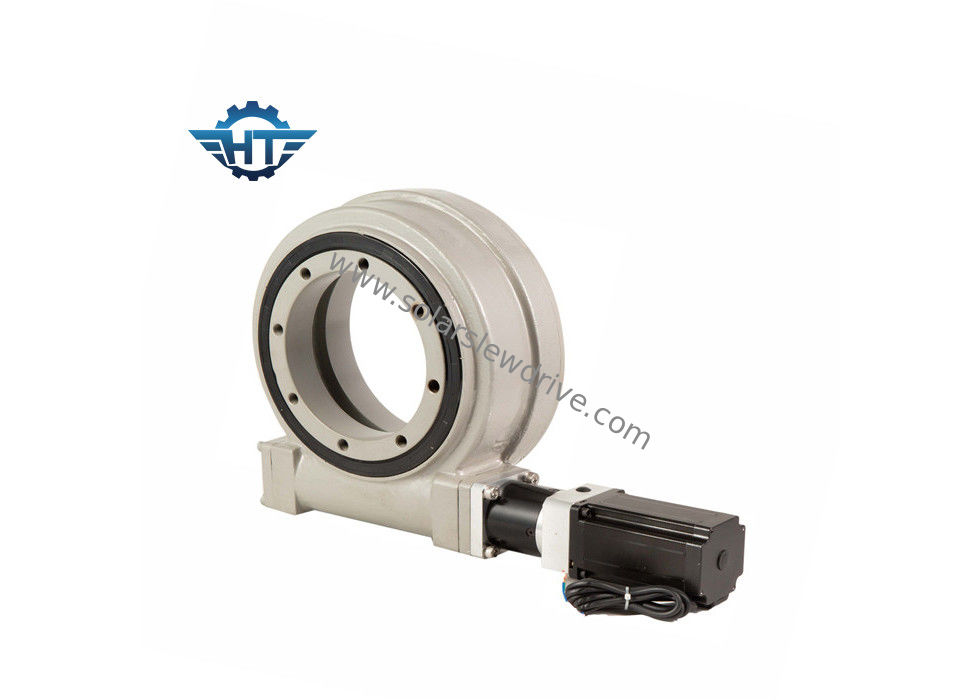

Το εργαλείο σκουληκιών σειράς SE γυρίζει το Drive με τα υψηλής αντοχής μπουλόνια για το ηλιακό ακολουθώντας σύστημα
Περιγραφή προϊόντων
Η γυρίζοντας συμπεριφορά, γυρίζοντας ρουλεμάν δαχτυλιδιών δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιεί την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο
Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών ή το εργαλείο.
Performace της σειράς SE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Εγκατάσταση του Slew Drive
1.Clean η τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.
2.Lift γυρίστε την κίνηση με τα μπουλόνια ματιών.
3.The γυρίζουν την κίνηση θα τοποθετηθούν στον εκφορτωμένο όρο.
4.The μετά από τη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.
5.Apply υγρό κλειδαριών νημάτων στα νήματα.
6.Lay υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ που ζητά τα μέρη συναρμολογήσεων πλήρως.
7.Preload τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.
1.First εντελώς το εσωτερικό ή εξωτερικό δαχτυλίδι ροπής, κάνει έπειτα το άλλο δαχτυλίδι.
2.Once η βίδα σφίγγεται, παρακαλώ μόνιμα σημάδι η θέση του κεφαλιού βιδών σε αυτή της στάσιμης δομής. Αυτό θα χρησιμοποιηθεί αργότερα κατά τη διάρκεια της επιθεώρησης για σιγουριά που το κεφάλι βιδών δεν έχει ξετυλίξει.
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1.Solar ιχνηλάτης
2.Wind στρόβιλοι
ανελκυστήρας 3.Men's
4.Hydraulic μηχανήματα
5.Telehandler
6.Excavator φορτωτήρας
7.Lift
8.Crane
9.Drilling εξοπλισμός
10.Military εξοπλισμός
