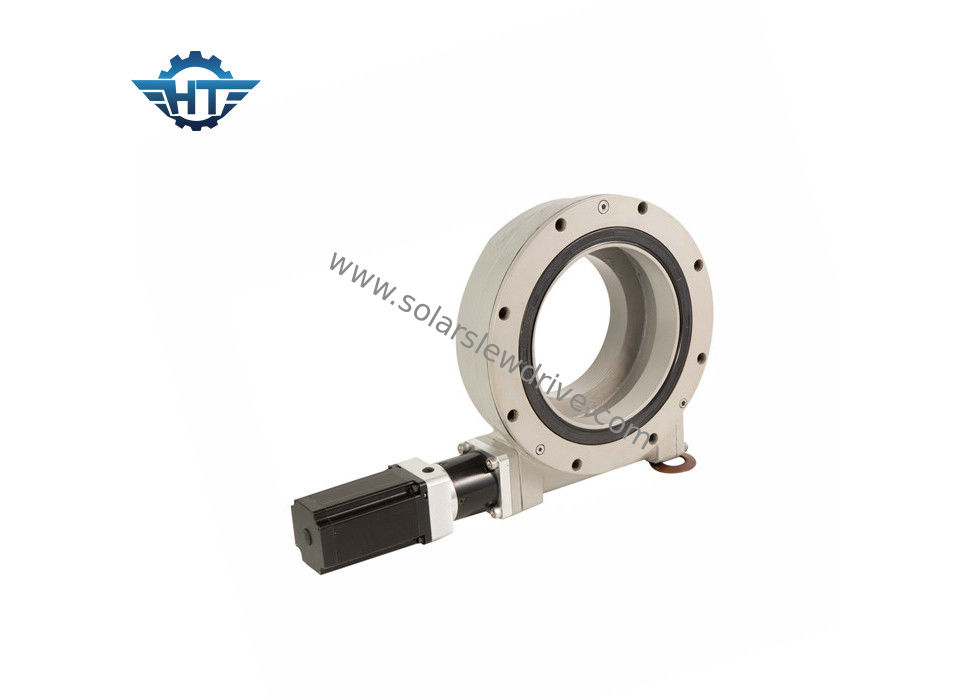

Οι σειρές SE ηλιακές γυρίζουν το κιβώτιο ταχυτήτων Drive που συνδέεται με τη μηχανή εργαλείων για το ηλιακό ακολουθώντας σύστημα
Περιγραφή προϊόντων
Πρότυπος κώδικας:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - Α - 31 - Μ - ΕΚΤΆΡΙΟ - 6B Ρ Γ - 2 - REV.A |
1-SE: SE-οριζόντιος γυρίστε την κίνηση
Η ve-κατακόρυφος γυρίζει την κίνηση
Ο sde-διπλός άξονας γυρίζει την κίνηση
2- Μέγεθος προϊόντων, eg.3», 5», 7», 9», 12», 14», 17», 21», 25»
3» γυρίστε την κίνηση, αναλογία μείωσης: 31.
5» γυρίστε την κίνηση, αναλογία μείωσης: 37.
7» γυρίστε την κίνηση, αναλογία μείωσης: 57.
9» γυρίστε την κίνηση, αναλογία μείωσης: 61.
12» γυρίστε την κίνηση, αναλογία μείωσης: 78.
14» γυρίστε την κίνηση, αναλογία μείωσης: 85.
17» γυρίστε την κίνηση, αναλογία μείωσης: 102.
21» γυρίστε την κίνηση, αναλογία μείωσης: 125.
25» γυρίστε την κίνηση, αναλογία μείωσης: 150.
3- Α: Επίπεδο εφαρμοσμένης μηχανικής, Α, Β, Γ, κ.λπ…
4- XXX: Η αναλογία μείωσης.
5- Μ: Μ-μετρικά να τοποθετήσει νήματα, τρύπα κανένας-βιδών από τη βρετανική μέτρηση. Μ
6- HX: ΕΚΤΑΡΙΟ απόσβεση
HC-καμία απόσβεση
Όλκιμος σίδηρος HD-Austempered
HQ QPQ
HN-εναζώτωση
7- 25M: Β-6B εισαγωγή αυλακωήσαστε
12M-φ12 εισαγωγή τρυπών
25M-φ25 εισαγωγή τρυπών
160-160CC υδραυλική εισαγωγή μηχανών
24-24V εισαγωγή μηχανών εργαλείων
220-220V εισαγωγή μηχανών εργαλείων
380-380V εισαγωγή μηχανών εργαλείων
8-ρ: Ρ-σωστή πλευρά, θέση μηχανών. Λ αριστερή πλευρά, θέση μηχανών.
9-γ: Γ-καλυμμένο τέλος. Κωδικοποιητής ε-ανεφοδιασμού. Α - μακριά, υδραυλικές θέση λιμένων & κατεύθυνση. Ι - μέσα, υδραυλικές θέση λιμένων & κατεύθυνση. Το u επάνω, υδραυλικές θέση λιμένων & κατεύθυνση. Δ - κάτω, υδραυλικές θέση λιμένων & κατεύθυνση.
10- 2: Αριθμός κανένας-σκουληκιών κενός-ενιαίος, 2-διπλός
11-REV.A: Αριθμός Α Β Γ κ.λπ… έκδοσης.
Ειδοποίηση: Θα προσθέσουμε τον κώδικα πελατών όταν έχουν οι πελάτες την ειδική απαίτηση.
Performace της σειράς SE
| Πρότυπο |
Αναλογία |
Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (N.m) |
Κράτημα της ροπής (N.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) |
Αποδοτικότητα |
Ακρίβεια (°) |
Self-locking |
Βάρος (κλ) |
| 1» |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Ναι |
6 |
| 3» |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Ναι |
8 |
| 5» |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Ναι |
12 |
| 7» |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Ναι |
21 |
| 9» |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Ναι |
49 |
| 12» |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Ναι |
61 |
| 14» |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Ναι |
63 |
| 17» |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Ναι |
105 |
| 21» |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Ναι |
149 |
| 25» |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Ναι |
204 |
Μεταφορά, χειρισμός & αποθήκευση
Η μεταφορά μόνο στην οριζόντια θέση, επιδράσεις πρέπει να αποφευχθεί.
Φορέστε τα γάντια εργασίας και να είστε προσεκτικός κατά τη χειρισμό γυρίζει την κίνηση.
Χρησιμοποιήστε τις τρύπες των δαχτυλιδιών γυρίζει τις κινήσεις για να καθορίσει τα μπουλόνια για το χρηματοκιβώτιο που ανυψώνει, που χειρίζεται και τοποθέτηση.
Το κατάστημα μόνο σε μια οριζόντια θέση και στα κλειστά δωμάτια, το κρατά μακρυά από να πάρει υγρό, η προστασία διάβρωσης επιφάνειας των εκτεθειμένων επιφανειών ζευγαρώματος διαρκεί περίπου 1 μήνα στην κλειστή συσκευασία. Η πιό μακροχρόνια αποθήκευση περιόδου απαιτεί τα ειδικά προστατευτικά μέτρα.
Η μεταφορά που ανοίγεται τα δαχτυλίδια γυρίζει
Το κατάλληλο ανυψωτικό εργαλείο χρήσης δεν μεταφέρει ποτέ το προϊόν κάθετα
Ανοιγμένος γυρίστε τις κινήσεις μπορεί να μεταφερθεί με το ανυψωτικό εργαλείο υπό τους ακόλουθους όρους:
- Το ανυψωτικό εργαλείο πρέπει να διαμορφωθεί κατάλληλα για το φορτίο μεταφορών μονάδων.
- Τα μπουλόνια δαχτυλιδιών πρέπει να διαμορφωθούν κατάλληλα για το βάρος της μονάδας μεταφορών.
- Γυρίστε την κίνηση θα μεταφερθεί μόνο από μόνο του.
- Η μεταφορά μέσα στην επιχείρηση θα εκτελεσθεί μόνο οριζόντια.
