Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | μοντέλο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Αποδοτικότητα: | 40% |
Τυποποιημένο χρώμα: | RAL 9006 | Μόνος-κλειδαριά: | Ναί |
Εγγύηση: | 5~10 έτη | εφαρμογή: | Ηλιακή ενέργεια |
Υψηλό φως: | Γυρίζοντας Drive δαχτυλιδιών,μηχανή κίνησης σκουληκιών |

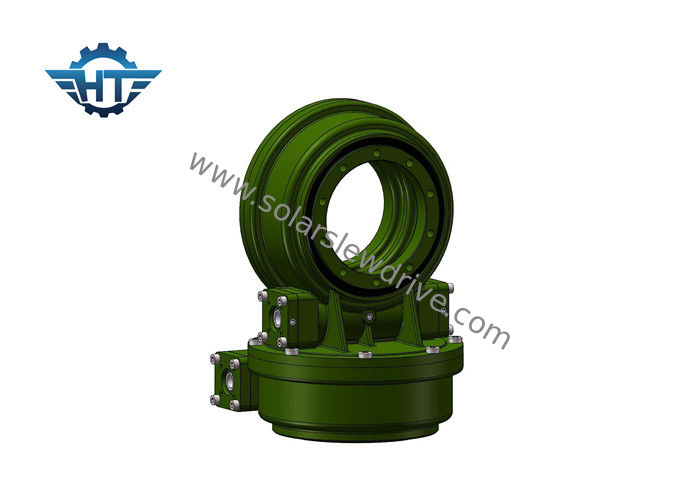

7 ο διπλός άξονας ίντσας μικρός γυρίζει το Drive με τη μηχανή εργαλείων 24Vdc ή Nema για τη δορυφορική κεραία
Περιγραφή
Το εργαλείο σκουληκιών γυρίζει την καλύτερη προστατευτική απόδοση χαρακτηριστικών γνωρισμάτων κίνησης, τη μεγάλη ροπή μετάδοσης, την καλύτερη αντίσταση αντίκτυπου και τη μακριά οικονομικά ενεργή ζωή. Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τις γυρίζοντας κινήσεις διπλός-άξονα είναι ηλιακοί ιχνηλάτες διπλός-άξονα, όπως CSP (ηλιόστατα, αποκαλούμενα επίσης πύργο), το συγκεντρωμένο photovoltaics το (CPV), η δορυφορικά κεραία ή τα πιάτα ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Γυρίστε τα Drive που εφαρμόζονται στη δορυφορική κεραία
Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
Ροπή παραγωγής | 980 N.m 723 ft.lbs |
Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Πίνακας απόδοσης
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Applicatons
Διπλό ηλιακό ακολουθώντας σύστημα άξονα
Όργανα ακρίβειας
CPV
Πιάτο
Δορυφορική κεραία
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
