Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
μοντέλο: | SDE7» | Αναλογία εργαλείων: | 57:1 |
---|---|---|---|
Ροπή παραγωγής: | 2000 NM | Κράτημα της ροπής: | 13200 NM |
Ροπή κλίσης: | 7500 NM | Αποδοτικότητα: | 40% |
Χρώμα: | Γκρι Siver | Βάρος: | 56 κλ |
Υψηλό φως: | Γυρίζοντας Drive δαχτυλιδιών,μηχανή κίνησης σκουληκιών |

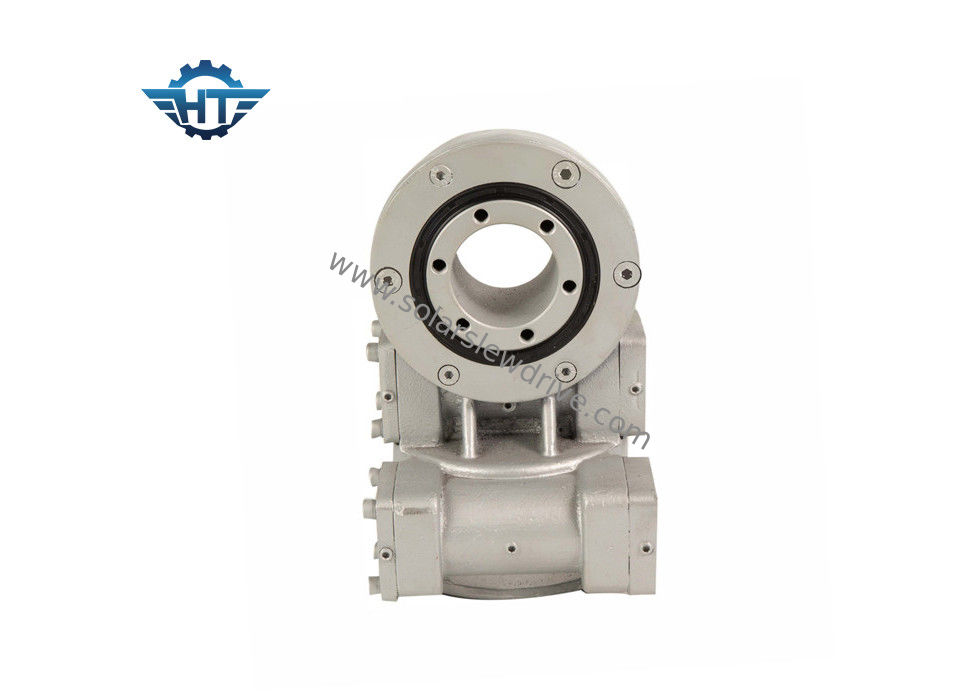

Ο διπλός άξονας εργαλείων σκουληκιών γυρίζει το Drive με την καλή επαφή δοντιών και τη μηχανή 24V για τον ηλιακό ιχνηλάτη
Περιγραφή
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τις γυρίζοντας κινήσεις διπλός-άξονα είναι ηλιακοί ιχνηλάτες διπλός-άξονα, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics το (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Ο διπλός άξονας γυρίζει την κίνηση έχει τρεις λύσεις τύπων με να γυρίσουν τις κινήσεις:
Γενικά, για την εύκολη δομή υποστηριγμάτων, το sde γυρίζει την κίνηση θα ήταν η τέλεια λύση, αλλά άλλα τα δύο είναι επίσης πολύ δημοφιλή.
Γυρίστε τα Drive που εφαρμόζονται στο PV
Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
Ροπή παραγωγής | 980 N.m 723 ft.lbs |
Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Πίνακας απόδοσης της σειράς SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγονταςτηνκίνησησκουληκιώνμέσα
3. Πολυεπαφήδοντιώνγιανα εξασφαλίσειυψηλόφορτίο
4. Self-lockingλειτουργία
Applicatons
