Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 398~456/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,ηλιακή κίνηση ιχνηλατών |

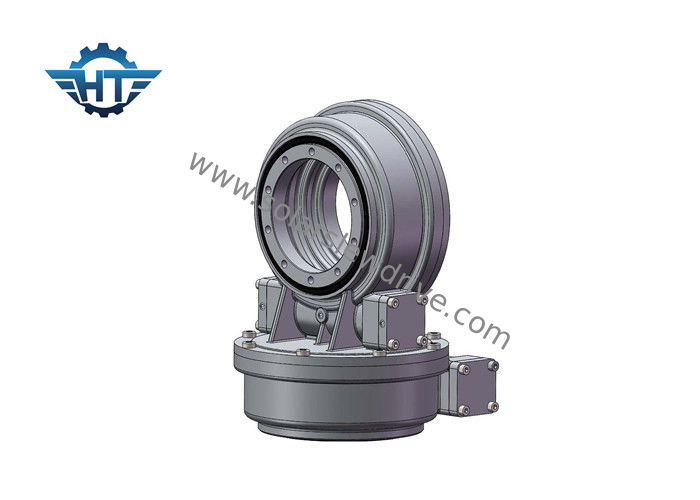

Ο υψηλός ηλιακός ιχνηλάτης ροπής εκμετάλλευσης γυρίζει το Drive με συνδεμένη τη 24V μηχανή για το ηλιακό ακολουθώντας σύστημα
Περιγραφή
Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Ο διπλός άξονας γυρίζει την κίνηση έχει τρεις λύσεις τύπων με να γυρίσουν τις κινήσεις:
Γενικά, για την εύκολη δομή υποστηριγμάτων, το sde γυρίζει την κίνηση θα ήταν η τέλεια λύση, αλλά άλλα τα δύο είναι επίσης πολύ δημοφιλή.
Γυρίστε τα Drive που εφαρμόζονται στο PV
Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
Ροπή παραγωγής | 980 N.m 723 ft.lbs |
Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Πίνακας απόδοσης του γυρίζοντας Drive SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγονταςτηνκίνησησκουληκιώνμέσα
3. Πολυεπαφήδοντιώνγιανα εξασφαλίσειυψηλόφορτίο
4. Self-lockingλειτουργία
Applicatons
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
