Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | μοντέλο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
αξονικό φορτίο: | 34 KN | Ακτινωτό φορτίο: | 58 KN |
Υψηλό φως: | solar tracker drive,solar slew drive |

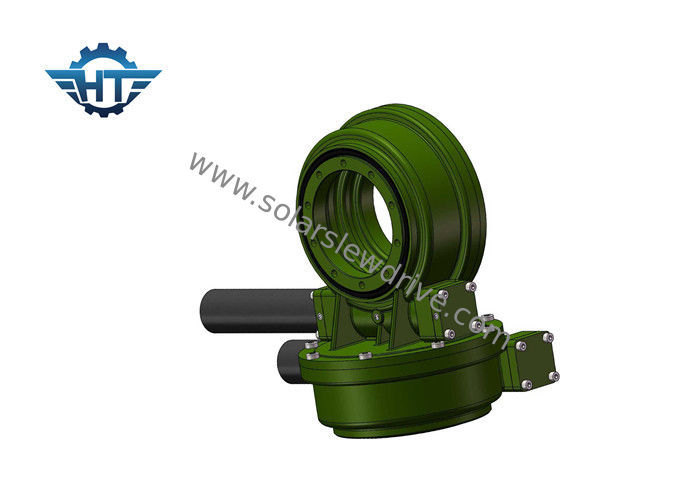

Ο διπλός άξονας μικρός γυρίζει το Drive με την πλανητική συνδεμένη μηχανή 24VDC για το ηλιακό ακολουθώντας σύστημα
Περιγραφή
Οι γυρίζοντας κινήσεις του Hangtuo παρέχουν μια μεγάλη αναλογία σε ένα ενιαίο στάδιο της συνοδόντωσης τροχών, που βελτιστοποιείται για το βάρος εναντίον της απόδοσης. Τα ρουλεμάν και τα εργαλεία συγκεντρώνονται σε ένα χαμηλός-σχεδιάγραμμα, μόνος-που διατηρεί, και έτοιμος--εγκαθιστούν την κατοικία, επιτρέποντας στο προϊόν για να αντιδράσουν σε όλες τις αξονικές και ακτινωτές δυνάμεις, και προκύπτων στις στιγμές κλίσης που δημιουργούνται στις πιό προκλητικές εφαρμογές. Αυτά τα ιδιαίτερα-προσαρμόσιμα προϊόντα χαρακτηρίζουν επίσης την ισχυρή αντίσταση κλονισμού, τη μακράς διαρκείας απόδοση, την ομαλή περιστροφή, τη φέρουσα προστασία, και τις σφραγισμένες επιλογές κίνησης. Όλα τα τεχνικά οφέλη, που συνδυάζονται με τα βιομηχανία-οδηγώντας ποιοτικά πρότυπα, κάνουν τα προϊόντα Hangtuo τους ιδανικούς υποψηφίους για τις απόδοση-κρίσιμες, βαρέων καθηκόντων αιτήσεις.
Γυρίστε την αρχή εργασίας Drive
Το σκουλήκι οδηγείται από τη μηχανή, η οποία οδηγεί το εξωτερικό δαχτυλίδι του γυρίζοντας δαχτυλιδιού για να περιστραφεί η εξωτερική παραγωγή δαχτυλιδιών που η ροπή μέσω της φλάντζας και του εσωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού καθορίζεται στην κατοικία. Η γυρίζοντας κίνηση έχει αντίστροφος self-locking λόγω της κίνησης εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά.
Διάγραμμα απόδοσης SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
5» | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
