Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
---|---|---|---|
Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
Αξονικό φορτίο: | 34 kN | Ακτινικό φορτίο: | 58 kN |
Υψηλό φως: | Το εργαλείο σκουληκιών γυρίζει το Drive,γυρίζοντας εργαλείο δαχτυλιδιών |

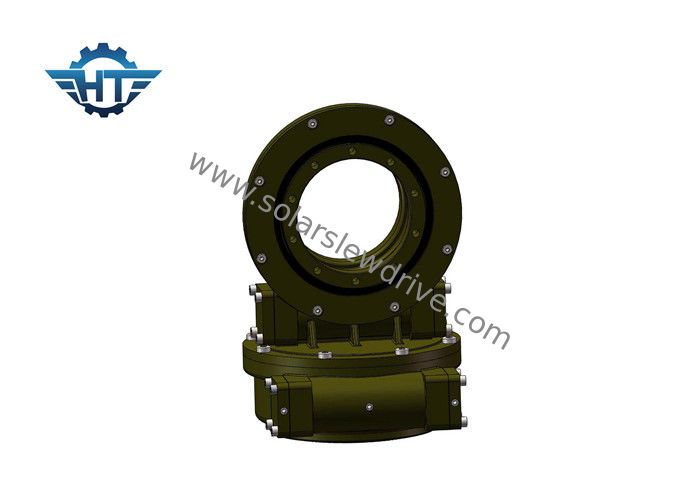

Το υψηλό εργαλείο αποδοτικότητας SDE7 μετάδοσης γυρίζει το κιβώτιο ταχυτήτων Drive, το διπλό άξονα και τη μόνη κλειδαριά για τους ηλιακούς ιχνηλάτες
Εισαγωγή
Οι διπλές γυρίζοντας κινήσεις άξονα είναι τέλειες για τις καταστάσεις που η ανάγκη περιστρέφεται και κάθετα και οριζόντια. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, τα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.
Η μηχανική Co. Hangtuo Changzhou, ΕΠΕ είναι επαγγελματικός κατασκευαστής και ο εξαγωγέας του γυρίζοντας φέροντος/γυρίζοντας δαχτυλιδιού/γυρίζει τον κύκλο, οι γυρίζοντας κινήσεις/γυρίζουν την κίνηση, οι οποίες εφαρμόζονται κυρίως στα μηχανήματα λιμένων, τα εξάγοντας μηχανήματα, τα ενώνοντας στενά μηχανήματα, τα οχήματα κατασκευής, τα μορφωματικά οχήματα, τα ενιαία ή διπλά ηλιακά ακολουθώντας συστήματα άξονα, και τα μικρά συστήματα αιολικής ενέργειας, το δορυφόρο, την κεραία κ.λπ.
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγονταςτηνκίνησησκουληκιώνμέσα
3. Πολυεπαφήδοντιώνγιανα εξασφαλίσειυψηλόφορτίο
4. Self-lockingλειτουργία
Διάγραμμα απόδοσης της σειράς SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
