7 ο διπλός άξονας ίντσας γυρίζει το κιβώτιο ταχυτήτων Drive με την ηλεκτρική ΣΥΝΕΧΉ μηχανή 24v για το ηλιακό ακολουθώντας σύστημα

Name: 7 ο διπλός άξονας ίντσας γυρίζει το κιβώτιο ταχυτήτων Drive με την ηλεκτρική ΣΥΝΕΧΉ μηχανή 24v για το ηλιακό ακολουθώντας σύστημα
Brand: HangTuo
SKU: SDE7»
Price: 280 USD
Availability: InStock
Rating: 4.6 (200 reviews)

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HangTuo
Πιστοποίηση:	CE, ISO9001
Αριθμό μοντέλου:	SDE7»

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 κομμάτι
Τιμή:	USD 280~504 / pc
Συσκευασία λεπτομέρειες:	Κιβώτιο κοντραπλακέ
Χρόνος παράδοσης:	15~45 ημέρες
Όροι πληρωμής:	L / C, T / T, Western Union
Δυνατότητα προσφοράς:	2.000 τεμ ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	50Mn, 42CrMo, QT	μοντέλο:	SDE7»
Αναλογία εργαλείων:	57:1	Εκτιμημένη ροπή παραγωγής:	2000 NM
Κράτημα της ροπής:	13500 NM	Ροπή κλίσης:	7500 NM
Αποδοτικότητα:	40%	Τυποποιημένο χρώμα:	RAL 9006
αξονικό φορτίο:	34 KN	Ακτινωτό φορτίο:	58 KN
Υψηλό φως:	υδραυλικός γυρίστε τη μηχανή , γυρίζοντας εργαλείο

Ο διπλός άξονας σειράς SDE ηλεκτρικός γυρίζει το Drive με τη συνεχή μηχανή 24V για το ηλιακό ακολουθώντας σύστημα

Εισαγωγή

Οι διπλές γυρίζοντας κινήσεις άξονα είναι τέλειες για τις καταστάσεις που η ανάγκη περιστρέφεται και κάθετα και οριζόντια. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, τα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.

Χαρακτηριστικά γνωρίσματα

1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγονταςτηνκίνησησκουληκιώνμέσα
3. Πολυεπαφήδοντιώνγιανα εξασφαλίσειυψηλόφορτίο
4. Self-lockingλειτουργία

Διάγραμμα απόδοσης SDE

Πρότυπο	Αναλογία	Εκτιμημένη ροπή παραγωγής (N.m)	Ροπή κλίσης (N.m)	Κράτημα της ροπής (N.m)	Αξονικό φορτίο (kN)	Ακτινωτό φορτίο (kN)	Αποδοτικότητα	Ακρίβεια (°)	Self-locking	Βάρος (κλ)
3»	31:1	600	1500	5800	10	15	40%	≤0.1	Ναι	25
5»	37:1	800	6000	9200	16	27	40%	≤0.1	Ναι	34
7»	57:1	2000	7500	13200	34	58	40%	≤0.1	Ναι	56
9»	61:1	4300	16000	27200	60	130	40%	≤0.1	Ναι	92
12»	78:1	5800	25000	40560	77	190	40%	≤0.1	Ναι	160
14»	85:1	6750	48000	44200	110	230	40%	≤0.1	Ναι	224
17»	102:1	9460	67000	53040	142	390	40%	≤0.1	Ναι	320
21»	125:1	16000	89000	65000	337	640	40%	≤0.1	Ναι	492
25»	150:1	21450	112000	89000	476	950	40%	≤0.1	Ναι	705

Ηλεκτρική μηχανή εργαλείων

Στοιχεία μηχανών		Πλανητικά στοιχεία
Εκτιμημένη τάση	24VDC	Αναλογία	398:1
Εκτιμημένο ρεύμα	1.3A	Ροπή παραγωγής	43Nm
Εκτιμημένη ταχύτητα	800Rpm	Ταχύτητα παραγωγής	2Rpm
Προστατευμένο επίπεδο	IP55/65/66	Θόρυβος	<60db>

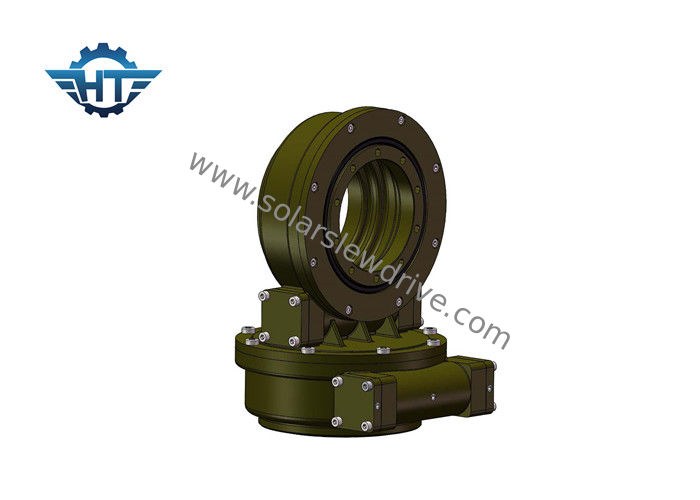

7 ο διπλός άξονας ίντσας γυρίζει το κιβώτιο ταχυτήτων Drive με την ηλεκτρική ΣΥΝΕΧΉ μηχανή 24v για το ηλιακό ακολουθώντας σύστημα 0

Γλωσσάριο των βασικών παραμέτρων

Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.

Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
